Đánh giá SilverStone ECM40: Card mở rộng PCI lý tưởng cho người dùng chuyên nghiệp

Trước đây, chúng ta đã đánh giá các card mở rộng SilverStone ECM24 và ECM26. Lần này, chúng ta sẽ xem xét sản phẩm mới nhất của họ, ECM40, một card chuyển đổi PCIe cho phép bổ sung tối đa 4 ổ NVMe M.2 PCIe Gen4. Card mở rộng này có khe cắm x16 đầy đủ và yêu cầu phân luồng (bifurcation) ở chế độ 4×4 hoặc 4×2 hoặc 8×2 hoặc thậm chí 8x4x4 làn để các ổ đĩa được kết nối có thể hoạt động. Có vẻ đây là một giải pháp truyền dẫn cơ bản với bộ điều khiển yêu cầu phân luồng làn.

Card mở rộng này có giá bán lẻ đề xuất (MSRP) là 99.99 USD. Thời gian bảo hành tối thiểu là 1 năm, tùy thuộc vào khu vực.

Xem thêm: Đánh giá ổ SSD Acer Predator GM9000 2TB: Liệu có phải là sự nâng cấp tốt nhất cho máy của bạn?

1. SilverStone ECM40: Thông số kỹ thuật

Dưới đây là bảng thông số kỹ thuật chi tiết về SilverStone ECM40:

2. SilverStone ECM40: Bao bì và phụ kiện

Sản phẩm được đóng gói trong một hộp bìa cứng màu xanh và trắng, đây là chủ đề tiêu chuẩn của SilverStone.

Thông số kỹ thuật và các tính năng nổi bật được in ở mặt sau của hộp đóng gói. Card này chỉ hỗ trợ các ổ đĩa M.2 loại M (M Key).

Card PCIe được đặt trong một hộp đựng trong suốt bên trong một miếng xốp cùng với các phụ kiện.

SilverStone đã cung cấp:

• 1x Card ECM40
• 6x Ốc dẹt M.2
• 6x Chân đỡ SSD M.2
• 1x Tuốc nơ vít
• 1x Giấy bảo hành

3. SilverStone ECM40: Cái nhìn cận cảnh

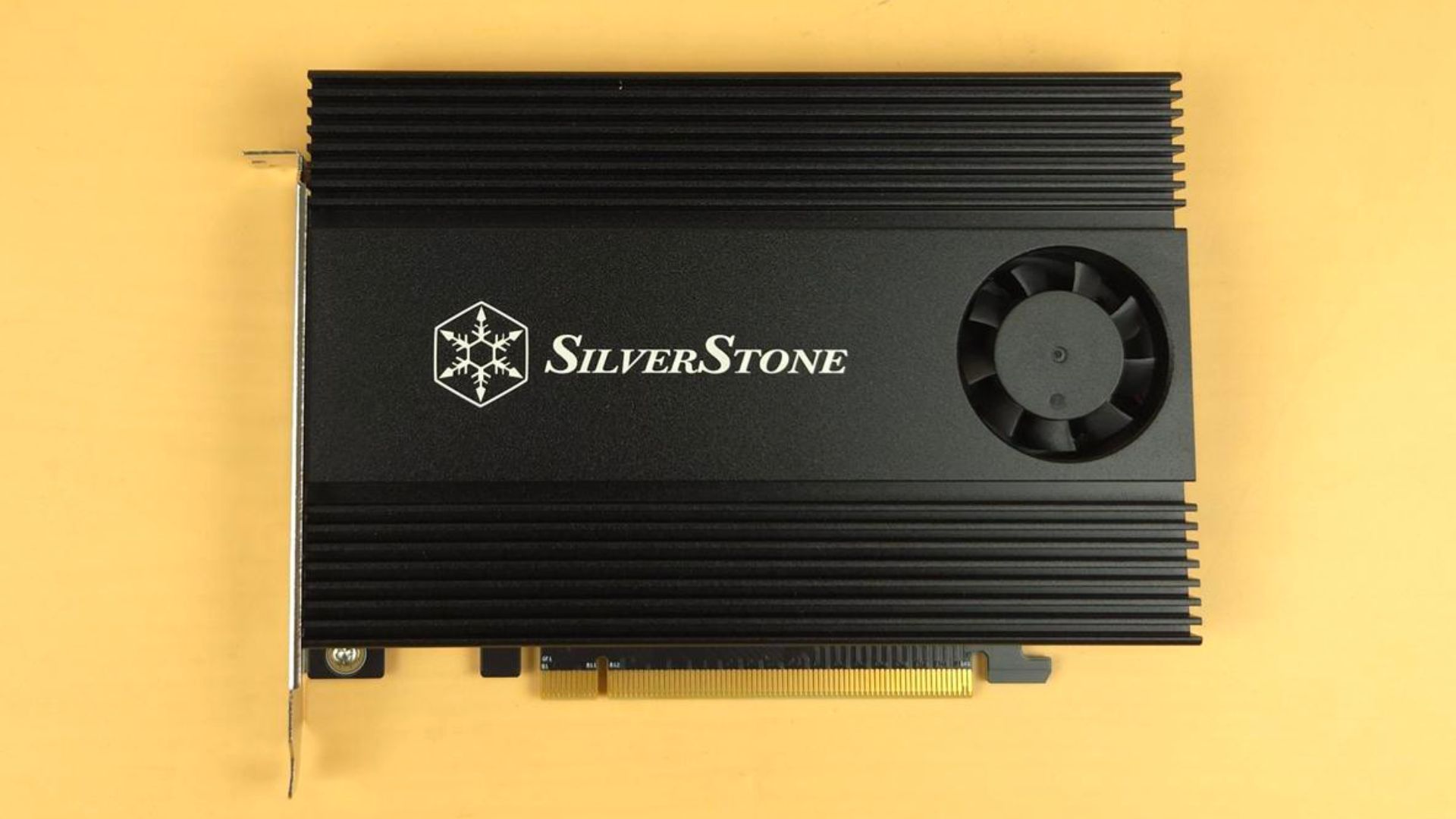

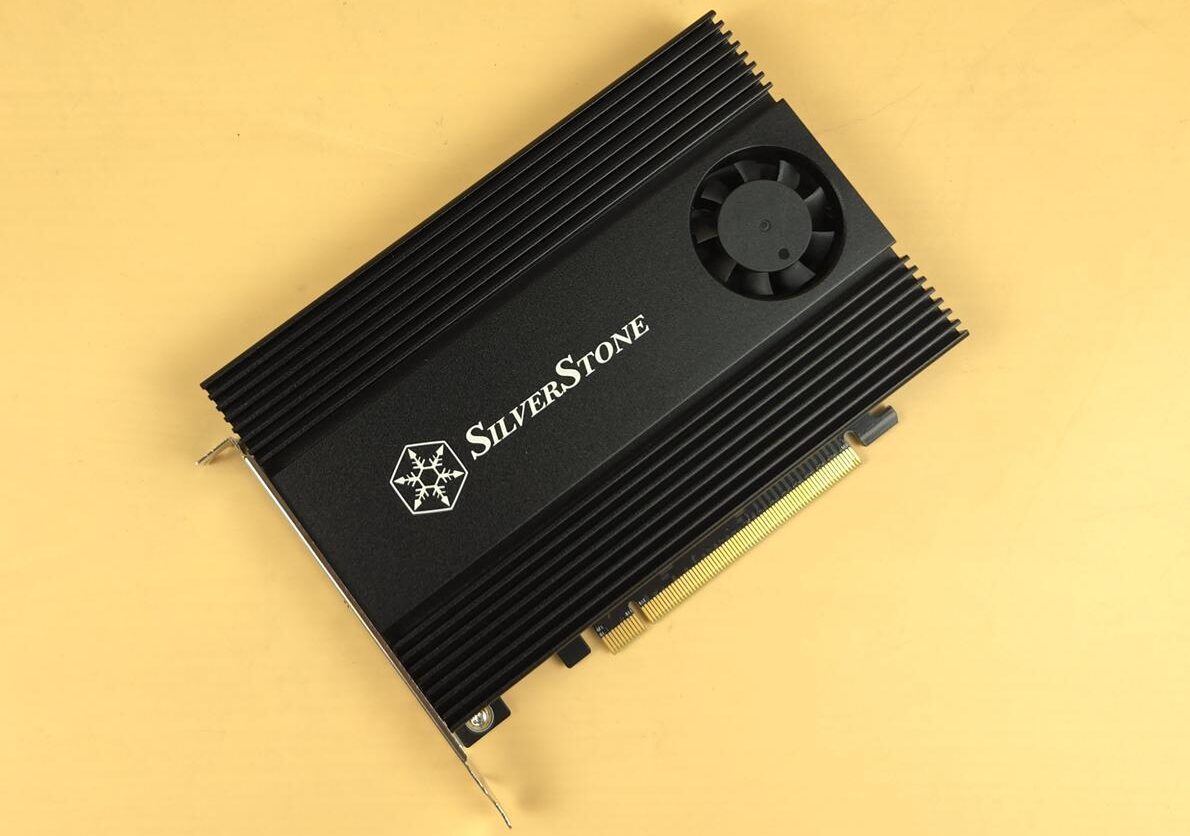

ECM40 có kích thước 147.74×21.59x181mm (RxCxS) với trọng lượng 501g (không kèm ổ đĩa). Phần lớn trọng lượng này đến từ tản nhiệt nặng trên card. Nhìn từ trên xuống hoặc từ phía trước cho thấy một tản nhiệt nhôm kích thước đầy đủ với quạt gắn bên cạnh. Đây là giải pháp làm mát chủ động và thụ động vì chúng ta có một nút chuyên dụng để bật/tắt quạt. Phạm vi nhiệt độ hoạt động là 5ᵒC đến 55ᵒC.

Tản nhiệt có kích thước 109.3×14.2x168mm (RxCxS). Trung tâm của tản nhiệt có logo SilverStone. Card có một đầu nối PCIe x16 đầy đủ. Quạt tích hợp có kích thước 40x40x10mm với tốc độ 7000±10% vòng/phút. Nó sử dụng vòng bi kép. Người dùng không thể điều khiển tốc độ quạt này.

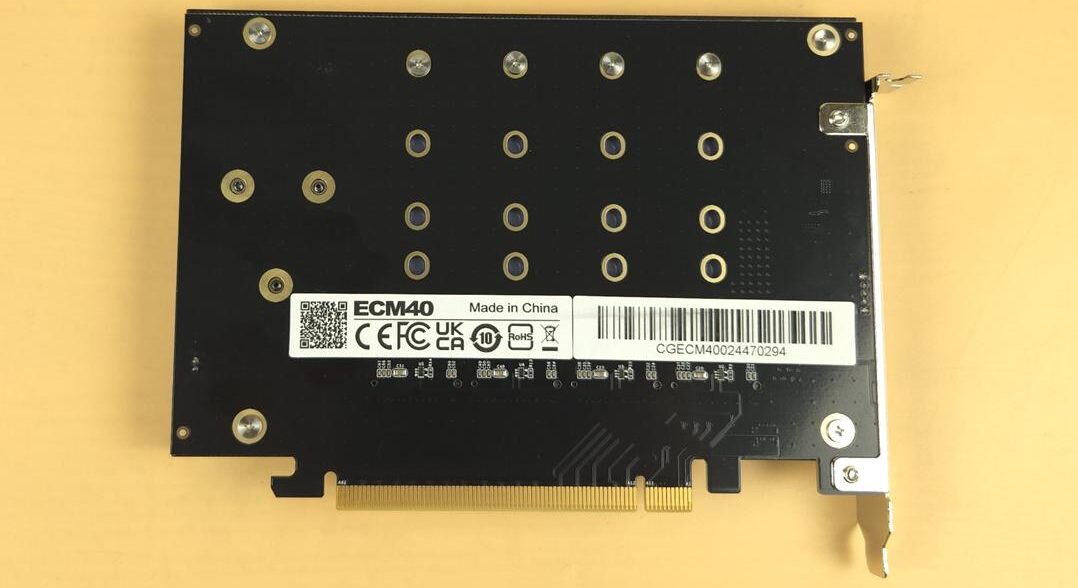

Mặt sau của card cho thấy PCB màu đen với các lỗ định vị cho các ổ đĩa có chiều dài được hỗ trợ. Sản phẩm được sản xuất tại Trung Quốc. Bạn cũng có thể thấy một nhãn số sê-ri. Tản nhiệt được cố định với PCB bằng 4 ốc vít. Không có hỗ trợ bổ sung cho tản nhiệt cồng kềnh để giảm áp lực lên PCB.

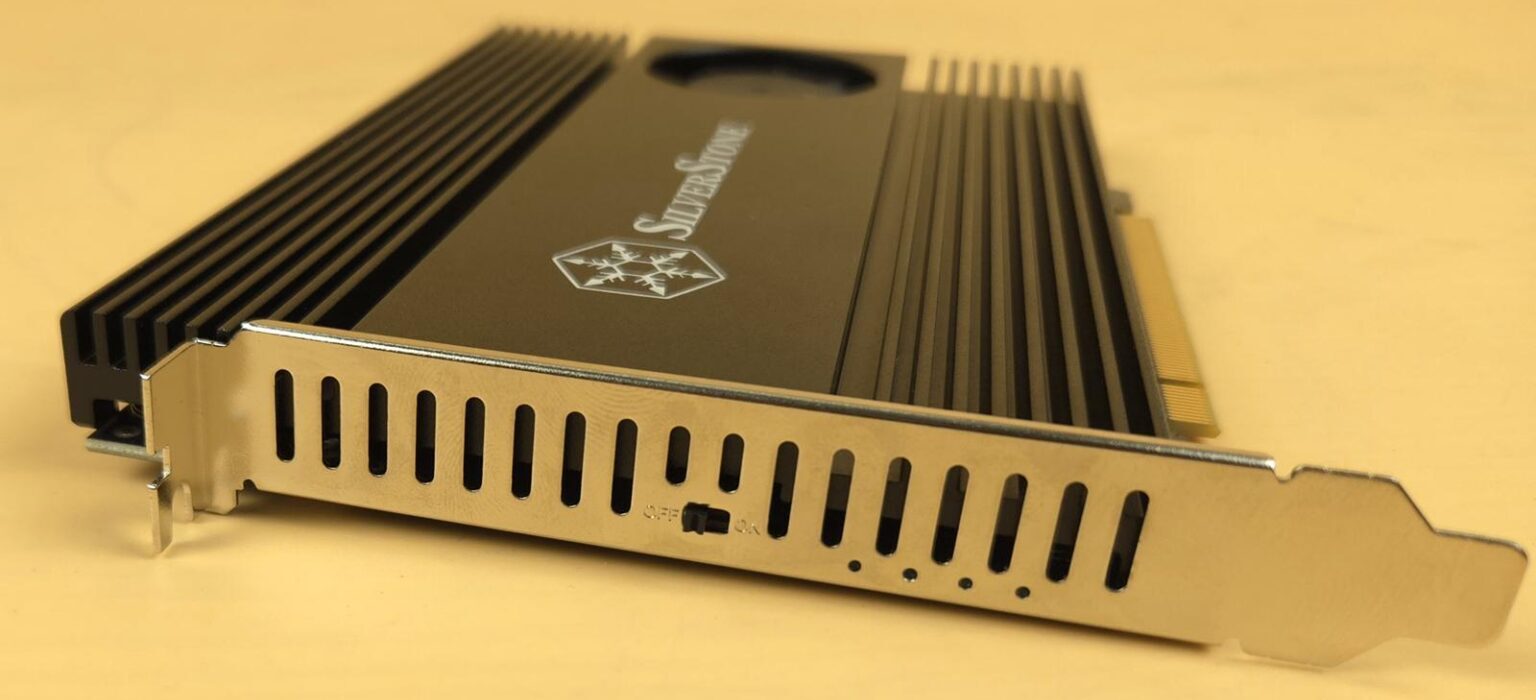

Đây là thiết kế một khe cắm. Bạn có thể thấy một công tắc với nhãn Off và On. Công tắc này bật và tắt quạt. Tắt quạt sẽ biến đây thành giải pháp làm mát thụ động. Tản nhiệt nhôm có diện tích bề mặt lớn hơn và luồng không khí bên trong thùng máy sẽ giúp tản nhiệt khỏi bề mặt.

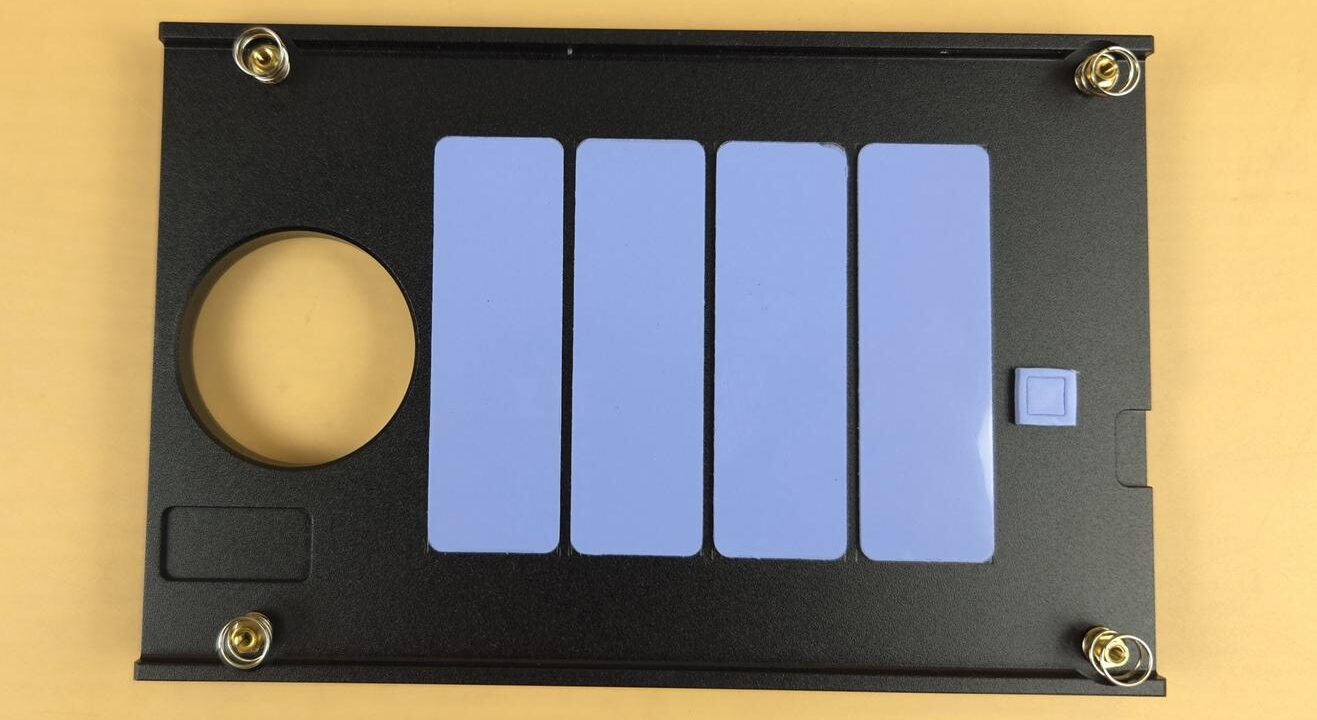

Tôi đang trình bày mặt trong của nắp tản nhiệt chính. Nó có 4 miếng tản nhiệt màu xanh cho các cổng M.2 và một miếng tản nhiệt màu xanh nhỏ hơn cho bộ điều khiển. Các miếng tản nhiệt này có độ dày 1mm và được đánh giá dẫn nhiệt 3W/mK. Bốn miếng đệm chính có kích thước 22x1x70mm (RxCxS).

Độ dày của tản nhiệt nhôm là 14.2mm với chiều cao 109.3mm. Điều này làm cho bộ chuyển đổi có kích thước tương đương với một card đồ họa trung bình.

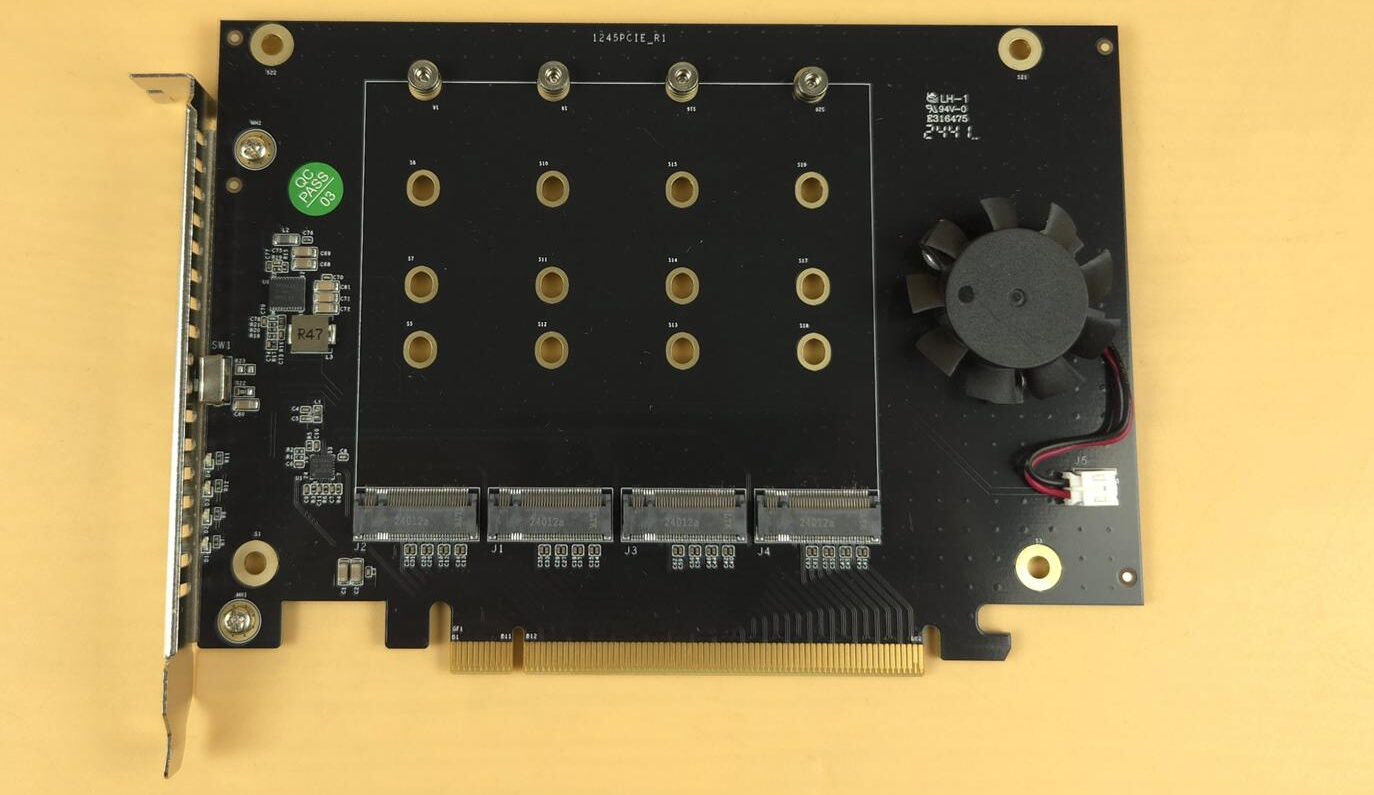

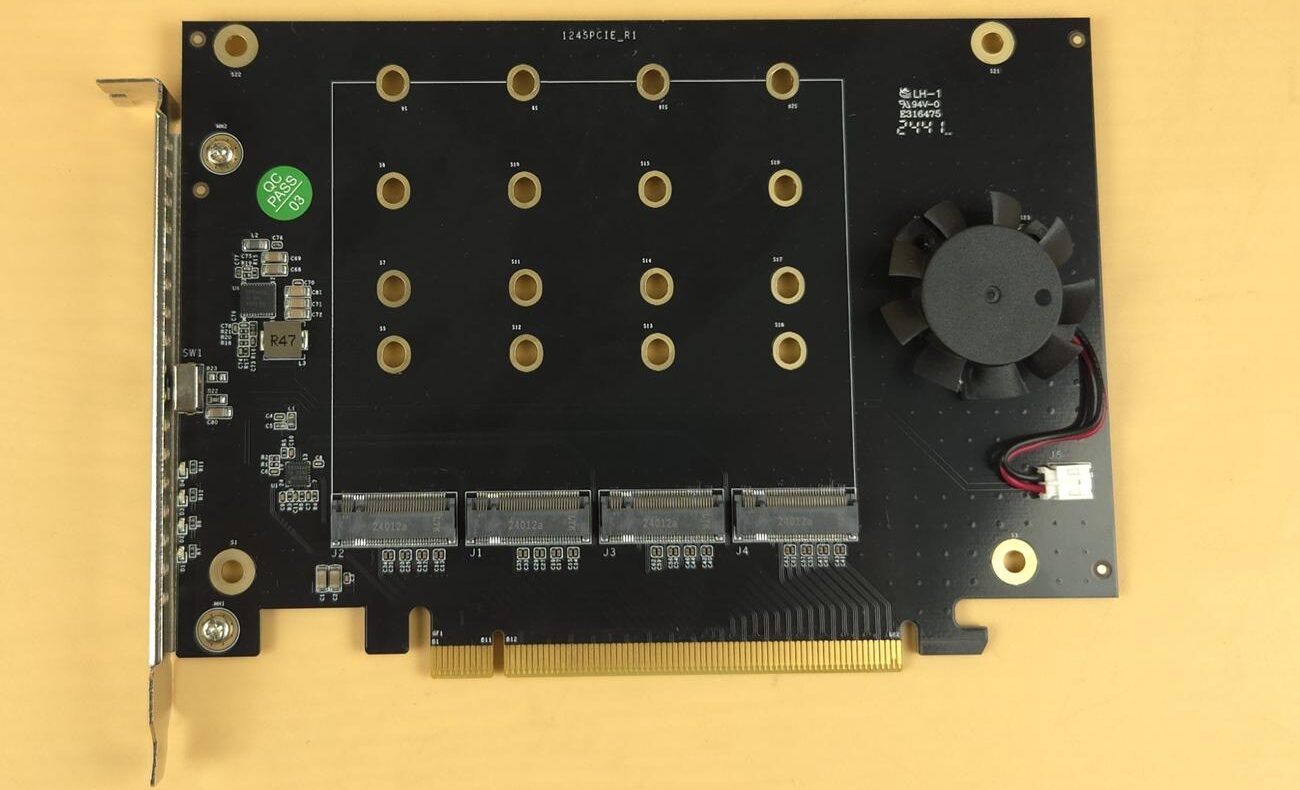

Tôi đã tháo nắp tản nhiệt và nó cho thấy PCB màu đen. Mức UL của PCB là 94-V0. Bạn có thể thấy 4 cổng M.2. Các cổng này chỉ có thể chứa các ổ đĩa M.2 M Key ở các dạng kích thước 2230, 2242, 2260 và 2280. Các chân đỡ M.2 được cài đặt sẵn trên kích thước 2280.

Bộ điều khiển chính là TPS56221DQPT. Bộ điều khiển này yêu cầu chia các làn PCIe x16 chính thành 4×4 làn, cung cấp x4 làn dành riêng cho mỗi cổng M.2. Điều này có nghĩa là bo mạch chủ của bạn cần phải hỗ trợ phân luồng làn PCIe; nếu không, card này sẽ chỉ cung cấp quyền truy cập vào một SSD, bất kể tổng số ổ đĩa được cài đặt.

4. SilverStone ECM40: Cài đặt

Hãy bắt đầu với việc cài đặt.

Bạn phải tháo các chân đỡ M.2 đã được lắp đặt. Tháo các ốc vít ở mặt sau của PCB cho mục đích này. SilverStone có thể đã cung cấp các chân đỡ này trong các phụ kiện để tiết kiệm bước bổ sung này.

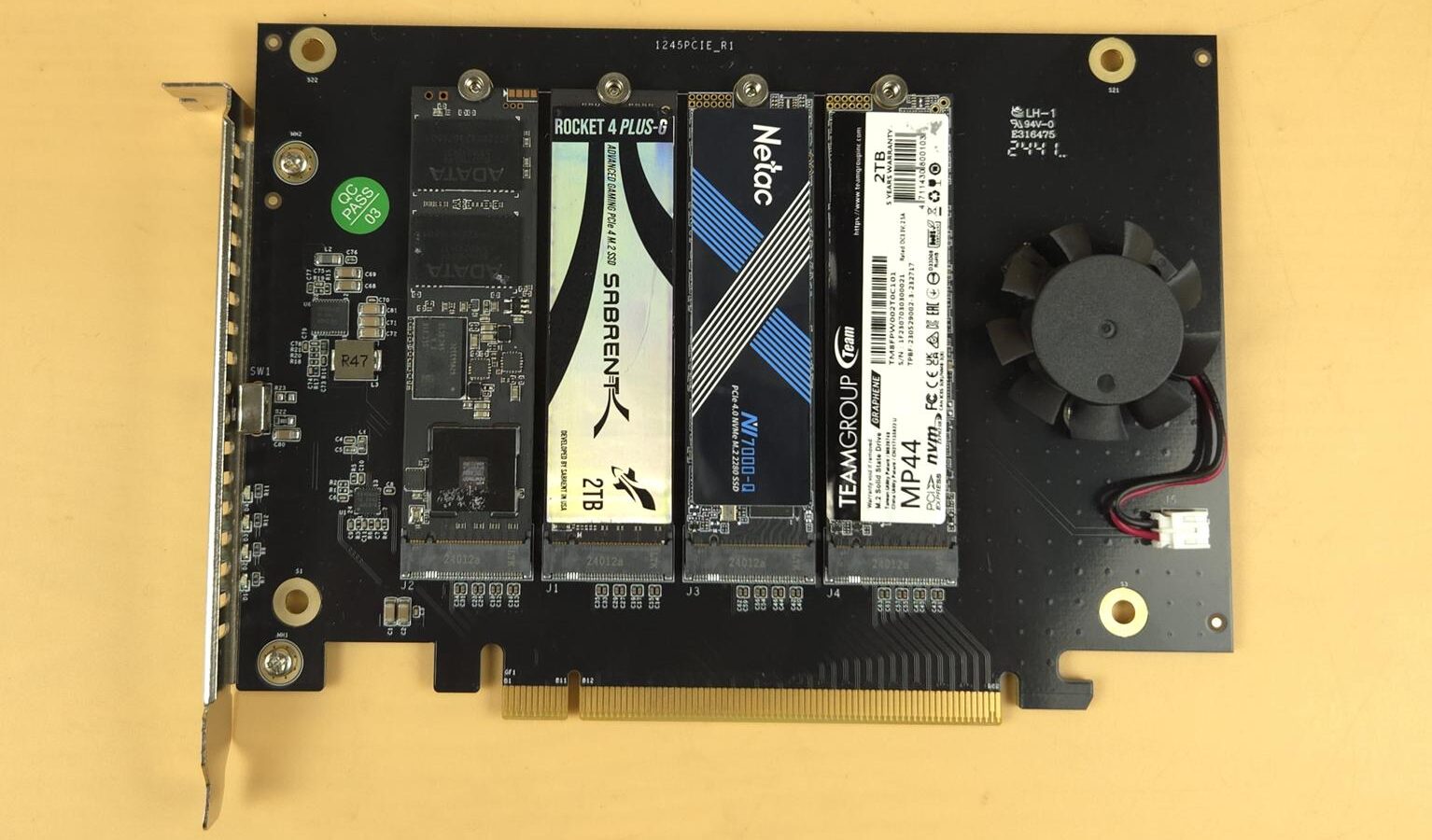

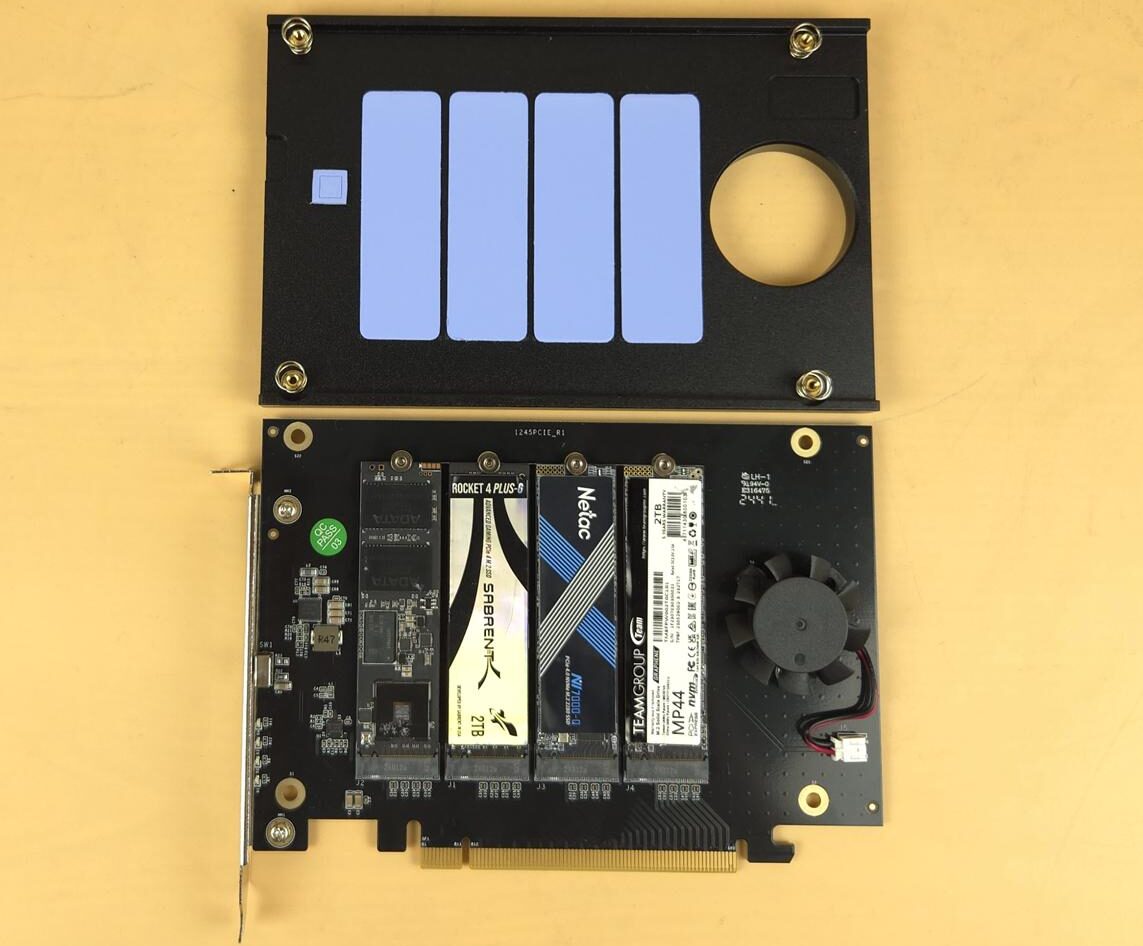

Lý tưởng nhất là tôi muốn sử dụng cùng loại SSD để các miếng tản nhiệt có thể tiếp xúc đều và tất nhiên là để hỗ trợ thiết lập RAID dựa trên phần mềm. Dù sao, tôi đã thử nghiệm với những gì có sẵn để kiểm tra card. Lắp ổ M.2 vào cổng M.2 theo góc 20ᵒ. Kết nối chân đỡ vào đầu đối diện và đặt nó lên lỗ gắn. Cố định nó bằng một ốc vít từ mặt sau của PCB. Lặp lại quy trình cho số lượng ổ đĩa cần cài đặt.

Bóc lớp bảo vệ khỏi các miếng tản nhiệt và đặt tản nhiệt lên card. Cố định nó bằng 4 ốc vít từ mặt sau của PCB. Vậy là bạn đã sẵn sàng sử dụng.

5. SilverStone ECM40: Kiểm tra

Tôi đã sử dụng cấu hình dưới đây:

• AMD Ryzen 9 7950X
• GIGABYTE X670E AORUS MASTER
• Sabrent Rocket 32GB DDR5 kit @ 4800MHz
• ARCTIC Freezer 27 eSports Duo
• XPG S70 Lite 1TB [Cho HĐH]
• Sabrent Rocket 4 Plus 2TB NVMe [Cho dữ liệu]
• XPG S70 Blade 2TB NVMe [Ổ đĩa 1 trên card]
• Sabrent Rocket 4 Plus Gaming 2TB NVMe [Ổ đĩa 2 trên card]
• Netac NI-7000Q 2TB NVMe [Ổ đĩa 3 trên card]
• Teamgroup MP44 2TB NVMe [Ổ đĩa 4 trên card]
• Be quiet! Straight Power 11 850W Platinum PSU
• Praxis Wetbench

Như đã đề cập, bo mạch chủ của bạn cần hỗ trợ phân luồng làn PCIe, nếu không thì chỉ một SSD sẽ có thể truy cập được.

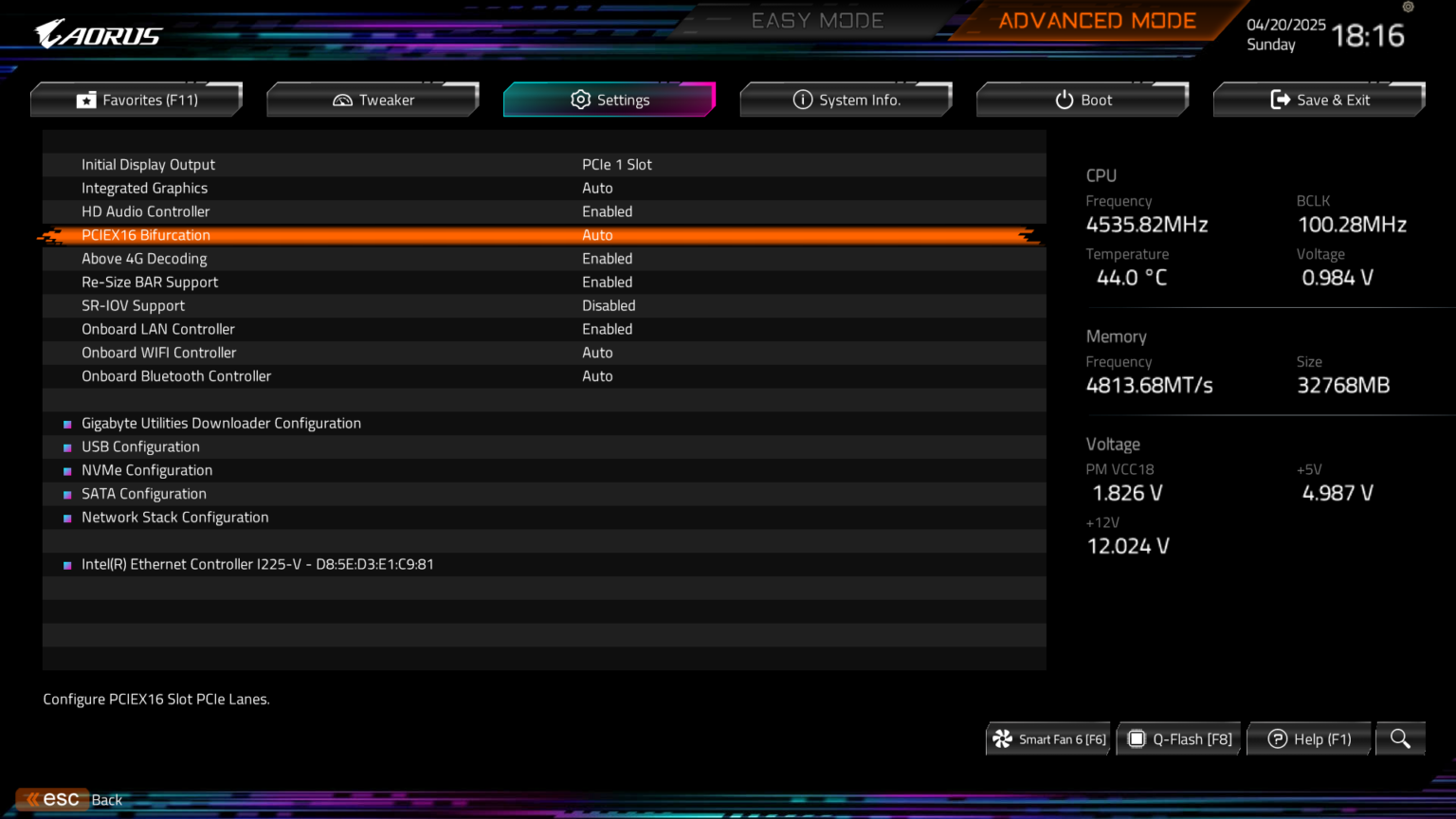

Bạn có thể kiểm tra tùy chọn này trong sách hướng dẫn của bo mạch chủ. ASRock X870E NOVA WiFi và Z890 NOVA WiFi không có hỗ trợ này. MSI Z790 ACE MAX chỉ có hỗ trợ x8/x4. Tuy nhiên, GIGABYTE X670E AORUS MASTER hỗ trợ phân luồng làn lên đến x4/x4/x4/x4 từ x16. Bạn có thể tìm thấy tùy chọn này trong Menu Nâng cao.

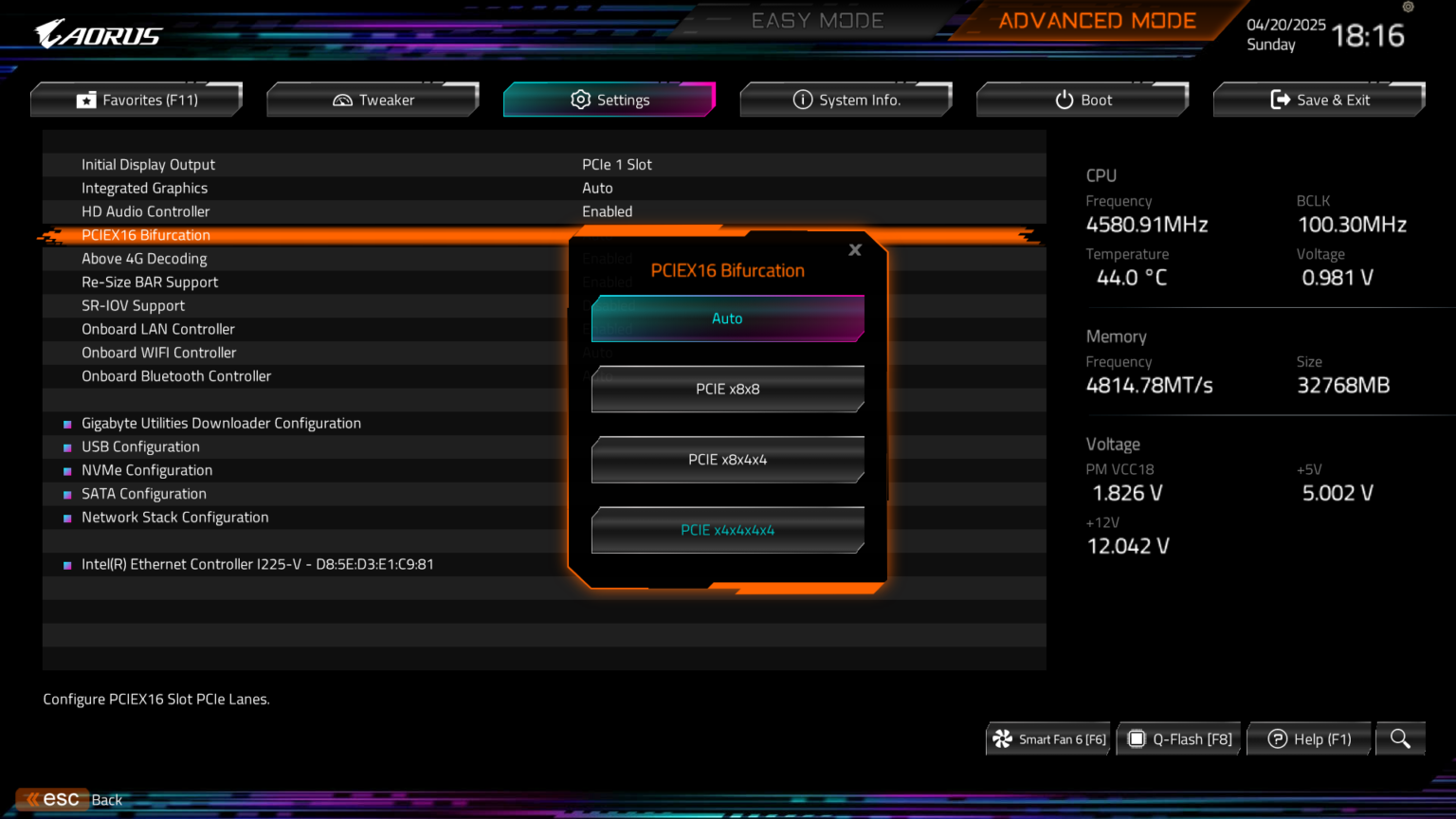

Bạn có thể thấy các tùy chọn phân luồng có sẵn là x8/x8, x8/x4/x4 và x4/x4/x4/x4. Ý nghĩa của các tùy chọn này là gì? Đây là câu trả lời:

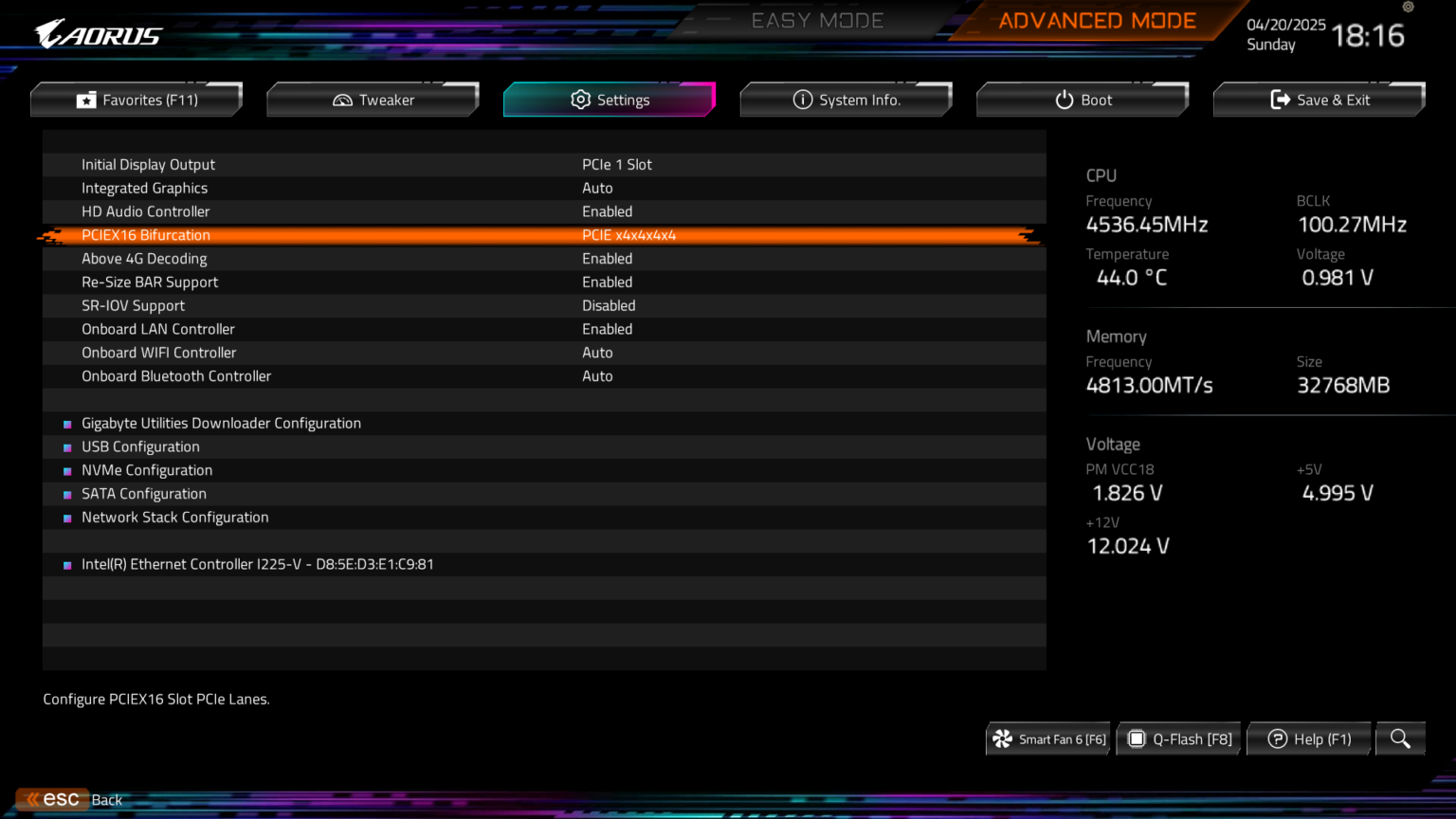

Bạn có thể thấy rằng tôi đã bật phân luồng đầy đủ 4 khe cắm trong đó mỗi khe trên card PCIe sẽ nhận được x4 làn. Đây là những gì bạn cần cho ECM40.

Bạn có thể thấy rằng cả bốn ổ đĩa đều xuất hiện trong My Computer ngoài hai ổ đĩa M.2 được cài đặt trực tiếp trên các khe M.2 của bo mạch chủ. Tuy nhiên, tôi đã phải tháo card đồ họa cho mục đích này. Hãy lưu ý điều đó. Tất nhiên bạn có thể cài đặt một hoặc hai ổ đĩa vào ECM40 và sử dụng phân luồng x8/x8 hoặc x8/x4/x4 tùy thuộc vào các khe PCIe có sẵn trên bo mạch chủ và vẫn có thể sử dụng card đồ họa.

Tiếp theo, tôi đã chạy CrystalDiskMark từng ổ một.

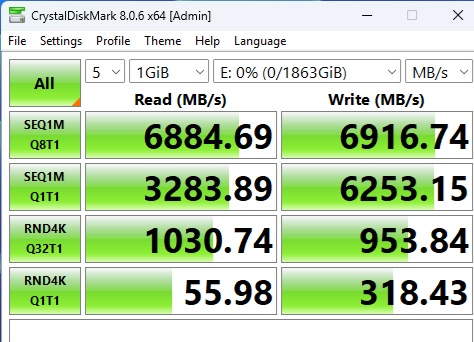

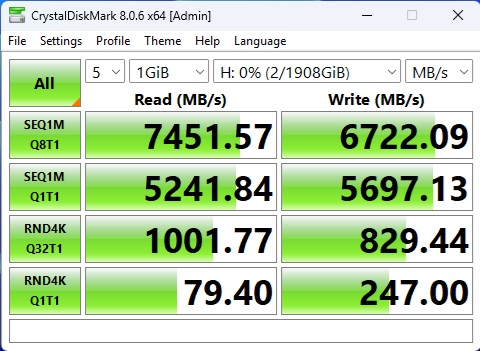

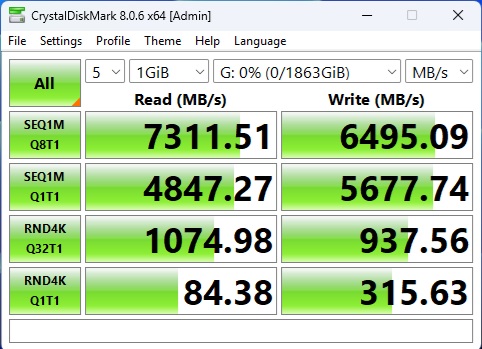

Dưới đây là kết quả CDM của XPG S70 Blade.

Dưới đây là kết quả CDM của Sabrent Rocket 4 Plus-G.

Dưới đây là kết quả CDM của Netac NI-7000Q.

Dưới đây là kết quả CDM của Teamgroup MP44.

IOPS 4K ngẫu nhiên có điểm số tổng thể hơi thấp, nhưng tốc độ tuần tự thì tốt.

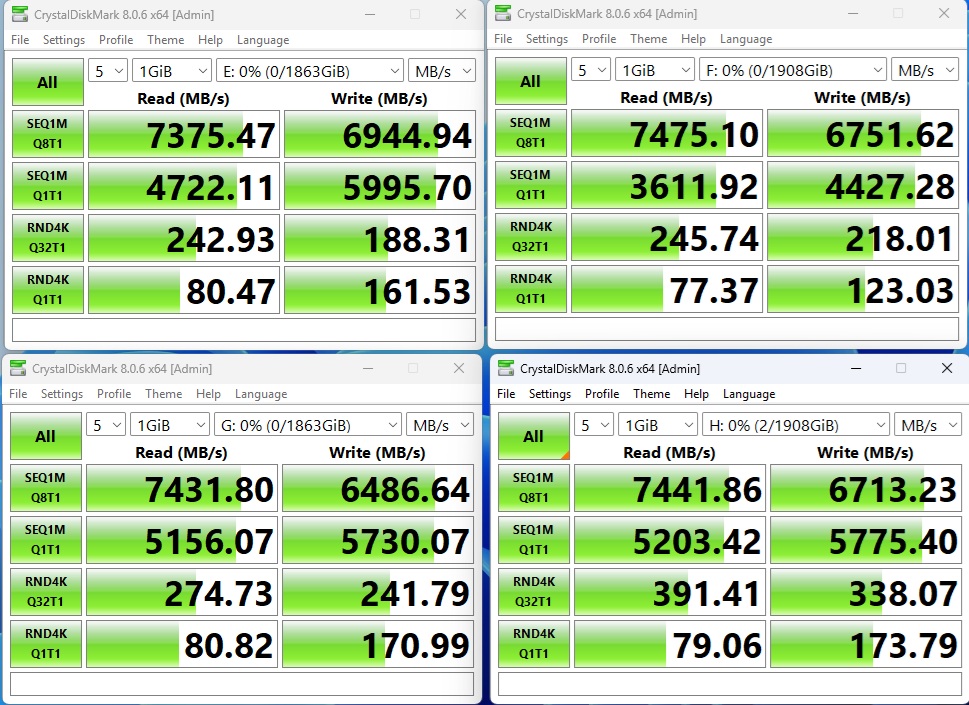

Tiếp theo, tôi đã chạy CrystalDiskMark đồng thời trên cả 4 ổ đĩa. Bạn có thể thấy chỉ có Random 4K Q32T1 bị ảnh hưởng; theo cách này, các kết quả kiểm tra khác vẫn ổn.

6. SilverStone ECM40: Kiểm tra nhiệt độ

Quạt ECM40 đã bật trong quá trình kiểm tra. Tôi đã tùy chỉnh CrystalDiskMark để chạy liên tục trong 18 phút trên tốc độ đọc và ghi tuần tự đồng thời trên bốn ổ đĩa. Tôi muốn xem hành vi nhiệt của các ổ đĩa và ECM40.

Những nhiệt độ này nằm trong giới hạn chấp nhận được. Một yếu tố quan trọng ở đây là độ dày khác nhau của các ổ đĩa này có thể đã ảnh hưởng đến sự tiếp xúc của miếng tản nhiệt với các ổ đĩa. Tuy nhiên, bản thân tản nhiệt không nóng đến mức tôi có thể chạm vào thoải mái. Thật không may, camera nhiệt của tôi đang được đồng nghiệp sử dụng cho các thử nghiệm khác, nếu không tôi đã chụp ảnh tản nhiệt để xem các điểm nóng.

7. SilverStone ECM40: Nhận xét cuối cùng

ECM40 là một card chuyển đổi PCIe cho phép người dùng mở rộng dung lượng lưu trữ. Card này có thể chứa tối đa 4 ổ đĩa NVMe M.2 PCIe Gen4 (M Key). Kích thước của card này là 147.74×21.59x181mm (RxCxS). Nó được trang bị một tản nhiệt nhôm lớn có kích thước 109.3×14.2x168mm (RxCxS). Tản nhiệt cồng kềnh này góp phần vào trọng lượng tịnh 501g của card mà không có ổ đĩa.

Card này có quạt 40x40x10mm có thể bật hoặc tắt. Giải pháp làm mát thụ động có thể thực hiện được nhờ công tắc nguồn và diện tích bề mặt lớn trên tản nhiệt. Card này được điều khiển bởi bộ điều khiển TPS56221DQPT yêu cầu phân luồng các làn x16 thành các làn 4×4 thông qua bo mạch chủ. Nếu bo mạch chủ không có tính năng này, thì chỉ một SSD sẽ có thể truy cập được. Phân luồng có thể là x8/x8 hoặc x8/x4/x4 hoặc x4/x4/x4/x4 đầy đủ tùy thuộc vào kiểu bo mạch chủ và các làn CPU.

Xin lưu ý rằng không phải tất cả các bo mạch chủ dành cho người dùng phổ thông đều có tính năng này. Các bo mạch chủ cấp độ chuyên nghiệp như X99/X299/X399 hoặc các bo mạch chủ máy trạm/máy chủ (không cũ) có nhiều khả năng cung cấp tính năng này hơn. Ngay cả khi bo mạch chủ của bạn trên các nền tảng mới nhất như LGA1700/1851 và AM5 có thể cung cấp phân luồng kép, bạn vẫn có thể sử dụng card này với quyền truy cập hạn chế.

Các dạng kích thước ổ đĩa M.2 được hỗ trợ là 2230, 2242, 2260 và 2280. SilverStone đã cung cấp các chân đỡ và ốc vít M.2 trong hộp. Tản nhiệt đi kèm với các miếng tản nhiệt được dán sẵn có độ dày 1mm với định mức dẫn nhiệt 3W/mK.

Card này không hỗ trợ RAID. Tuy nhiên, bạn có thể sử dụng RAID dựa trên phần mềm nếu trên Windows 10 trở lên. Tản nhiệt có cơ chế vít lò xo. Tuy nhiên, tôi vẫn khuyên bạn nên sử dụng các ổ đĩa cùng loại để đảm bảo tiếp xúc tối ưu giữa miếng tản nhiệt và ổ đĩa để tản nhiệt tốt hơn.

Việc cài đặt đơn giản và tiện lợi. Bạn không cần bất cứ thứ gì vì mọi thứ đều được cung cấp trong hộp bao gồm cả tuốc nơ vít. Tôi đã kiểm tra card trên GIGABYTE X670E AORUS MASTER vì bo mạch chủ này hỗ trợ phân luồng 4×4. Mỗi ổ đĩa xuất hiện riêng biệt và có thể được truy cập riêng lẻ. Chạy CrystalDiskMark đồng thời trên 4 ổ đĩa này không làm giảm hiệu suất tốc độ tuần tự nhưng lại ảnh hưởng đến tốc độ Random 4K Q32T1. Việc chạy CrystalDiskMark riêng lẻ cho thấy kết quả khả quan.

Hiệu suất tản nhiệt cũng đủ tốt. Tôi đã kiểm tra cả bốn ổ đĩa cùng một lúc để đại diện cho kịch bản xấu nhất và các ổ đĩa vẫn nằm trong giới hạn nhiệt độ định mức mặc dù nhiệt độ hơi cao nhưng các ổ đĩa không bị throttle và duy trì tốc độ. Card này được niêm yết với giá 99.99 USD và được chúng tôi khuyến nghị.

8. SilverStone ECM40: Kết luận

SilverStone ECM40 là một card mở rộng PCI xuất sắc, mang đến giải pháp lý tưởng cho những người dùng chuyên nghiệp cần mở rộng khả năng lưu trữ và kết nối của hệ thống PC. Với thiết kế bền bỉ, hiệu năng ổn định và khả năng hỗ trợ các thiết bị tốc độ cao, ECM40 không chỉ đáp ứng nhu cầu của các nhà sáng tạo nội dung, kỹ sư mà còn là lựa chọn hoàn hảo cho bất kỳ ai muốn nâng cấp cấu hình máy tính một cách hiệu quả. Sản phẩm này thực sự là một khoản đầu tư xứng đáng, giúp tối ưu hóa hiệu suất và mở rộng tiềm năng cho dàn PC của bạn.
