4. Asus ROG Strix 1000W – Thiết kế nội bộ

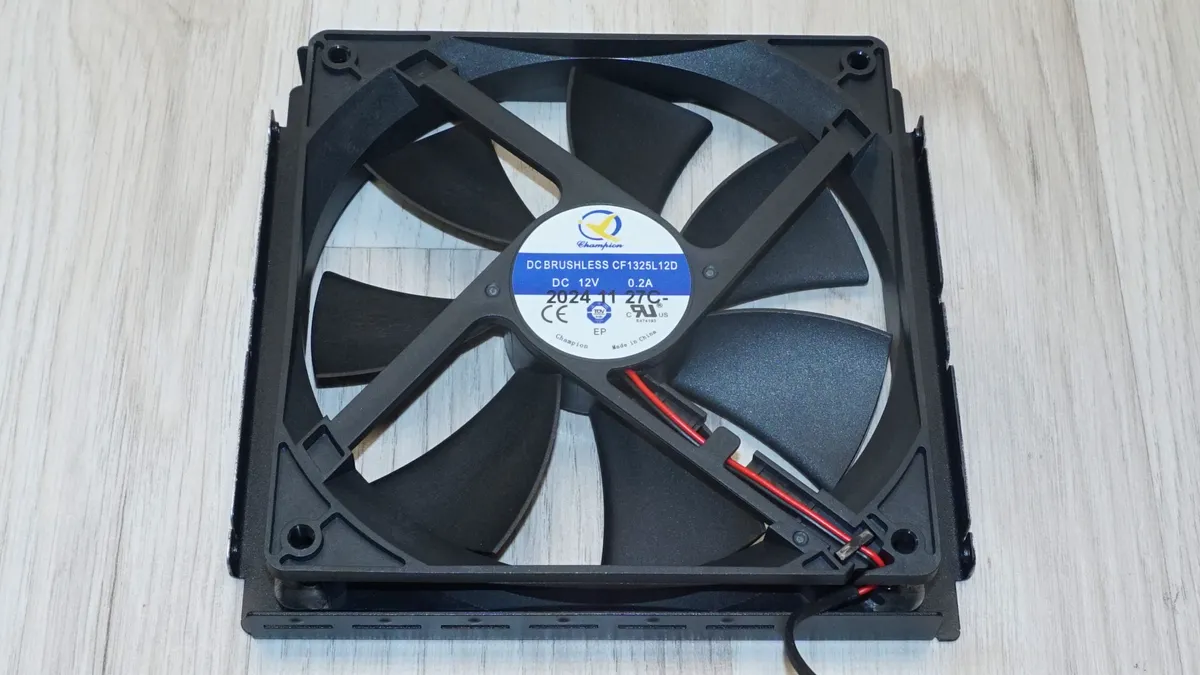

Trái tim của hệ thống tản nhiệt trong Strix 1000P là quạt Champion CF1325L12D 135 mm với hai vòng bi (dual-ball bearing). Với tốc độ tối đa tương đối thấp là 1600 RPM, quạt này mang lại độ tin cậy lâu dài và khả năng chịu nhiệt vượt trội so với các loại quạt bạc đạn thông thường. Tuy nhiên, quạt hai vòng bi thường ồn hơn ở tốc độ cao, do đó các nhà sản xuất thường tránh sử dụng chúng. Khi xem xét việc Asus cũng tự hào về hiệu suất tản nhiệt của bộ nguồn này, việc họ lựa chọn quạt hai vòng bi thực sự khá lạ lùng.

Nhà sản xuất OEM đứng sau sự ra đời của ROG Strix 1000P là Great Wall, một trong những OEM bộ nguồn PC phổ biến và uy tín nhất của Trung Quốc. Nền tảng của họ thường được tìm thấy trong các sản phẩm cao cấp.

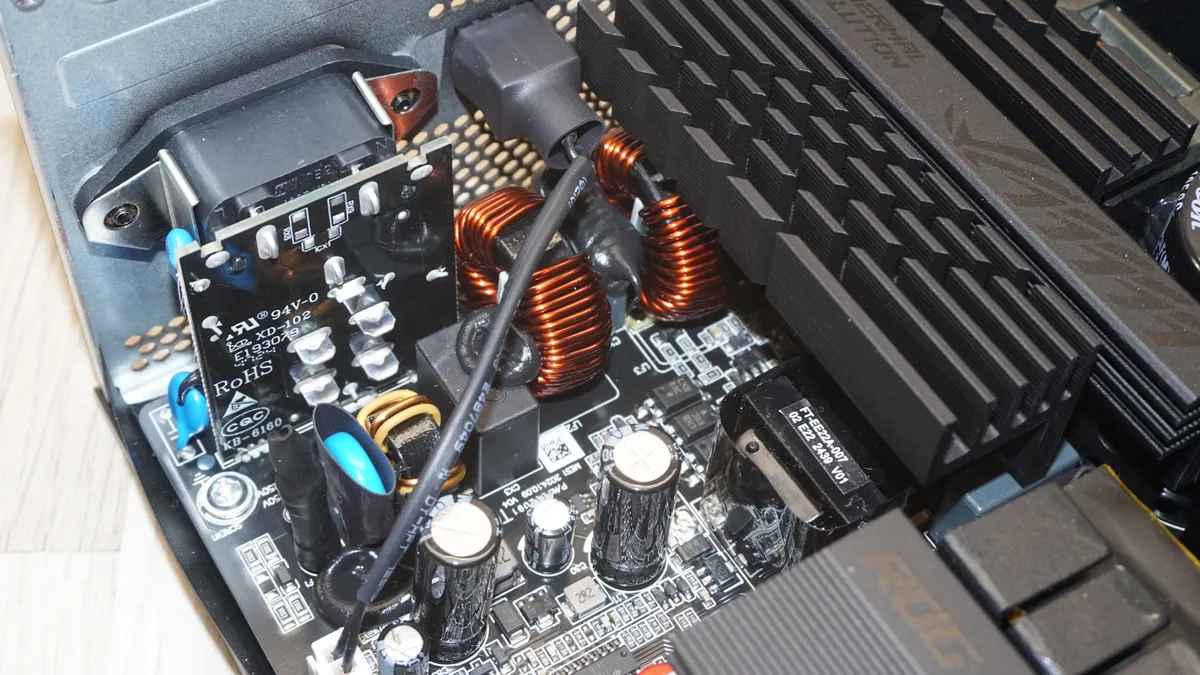

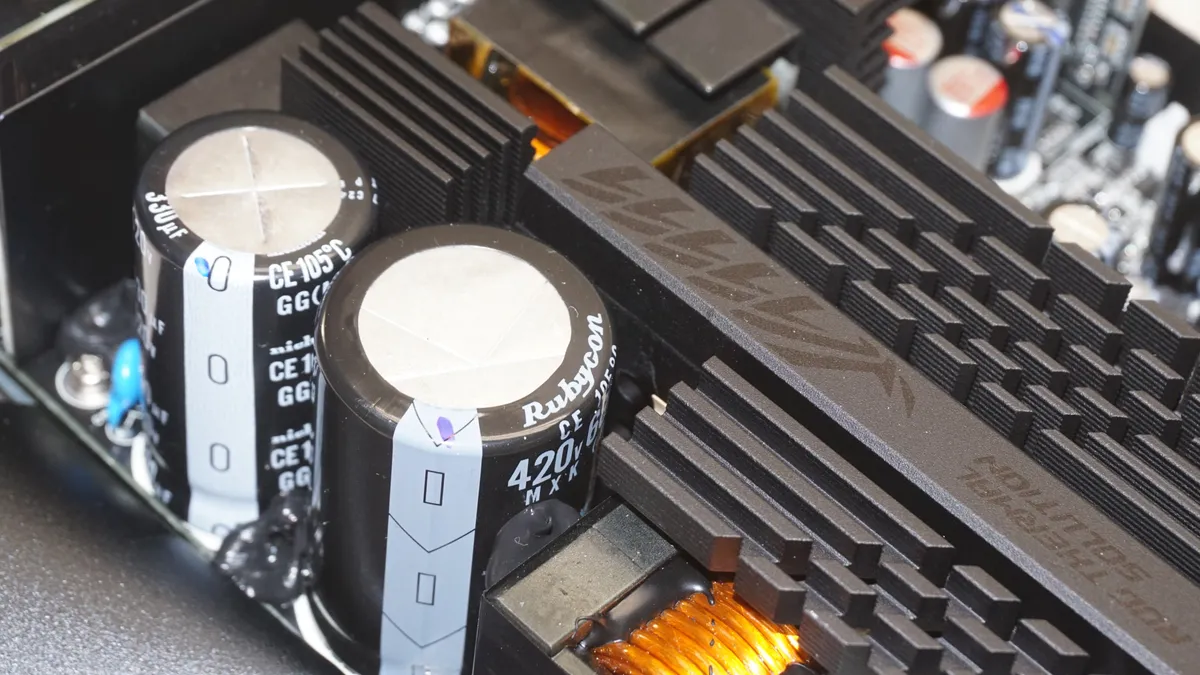

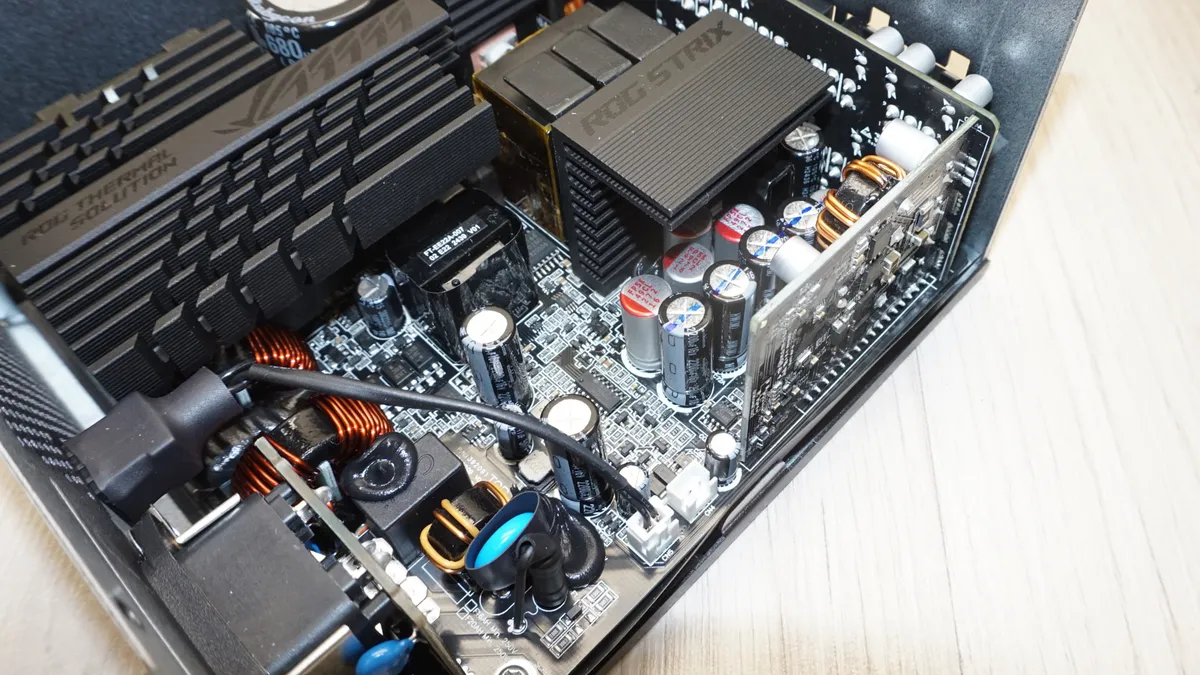

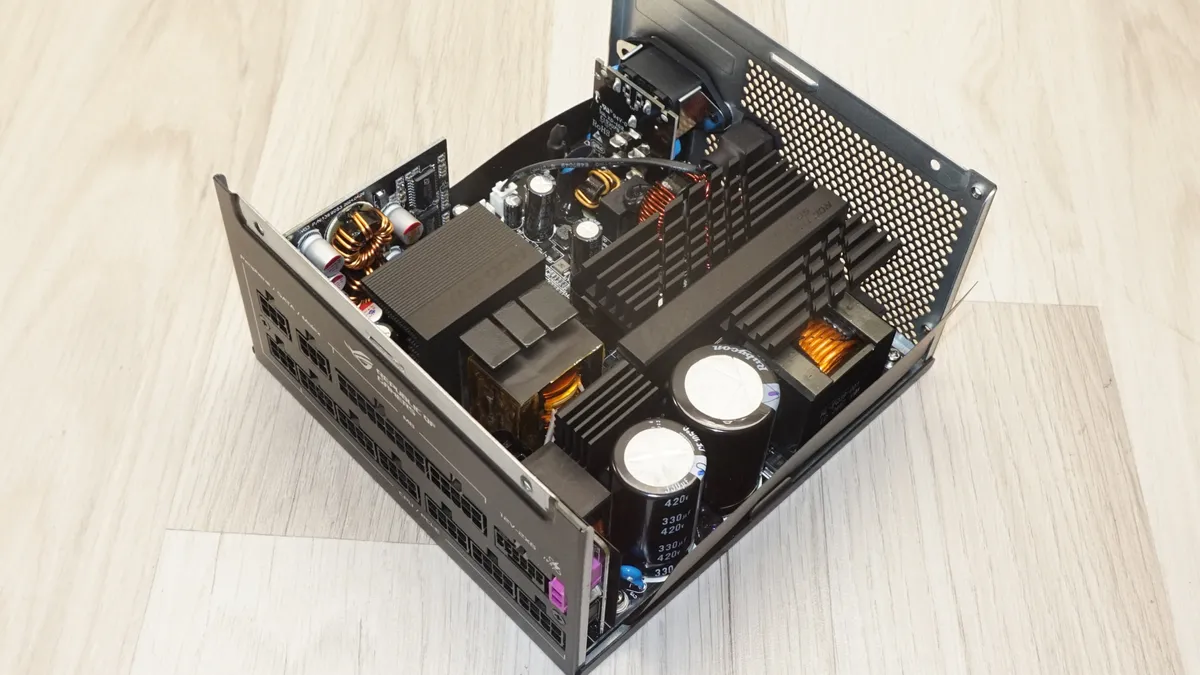

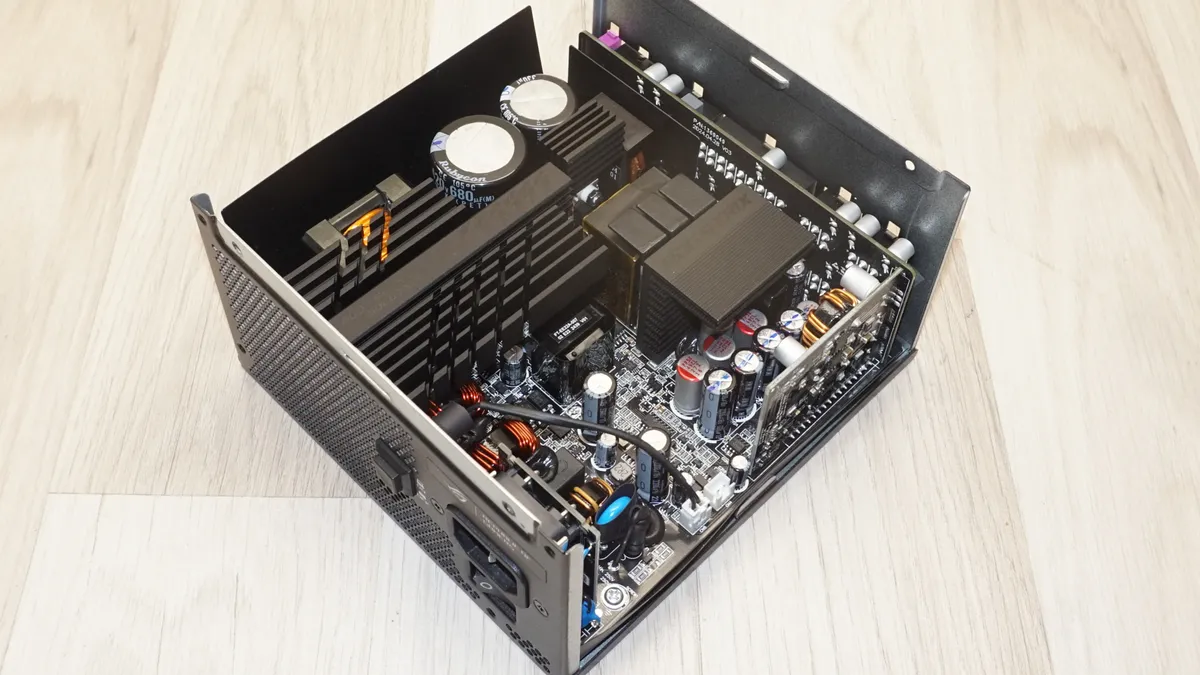

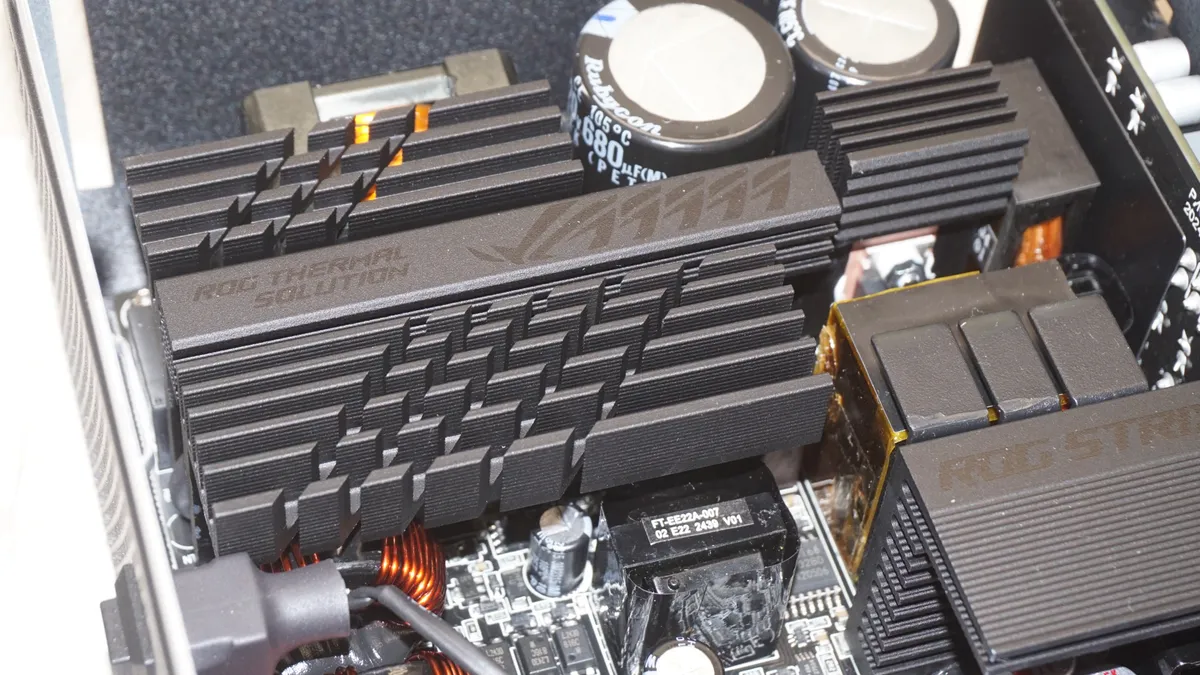

Giai đoạn lọc đầu vào của bộ nguồn bao gồm bốn tụ Y, hai tụ X và hai cuộn cảm lọc, tạo thành một cấu hình khá tiêu chuẩn cho một bộ nguồn 1000W. Hai cầu chỉnh lưu được gắn trên một bộ tản nhiệt khá lớn sau giai đoạn lọc. Giai đoạn Hiệu chỉnh Hệ số Công suất Chủ động (APFC) nằm trên bộ tản nhiệt “ROG” chính, chiếm khoảng 30% thể tích bên trong. Nó sử dụng một GaN MOSFET kết hợp với một diode phục hồi nhanh để giảm thiểu tổn thất chuyển mạch ở tần số cao. Các thành phần PFC thụ động bao gồm một tụ Rubycon 680 µF, một tụ Nichicon 330 µF và một cuộn cảm được bọc kín.

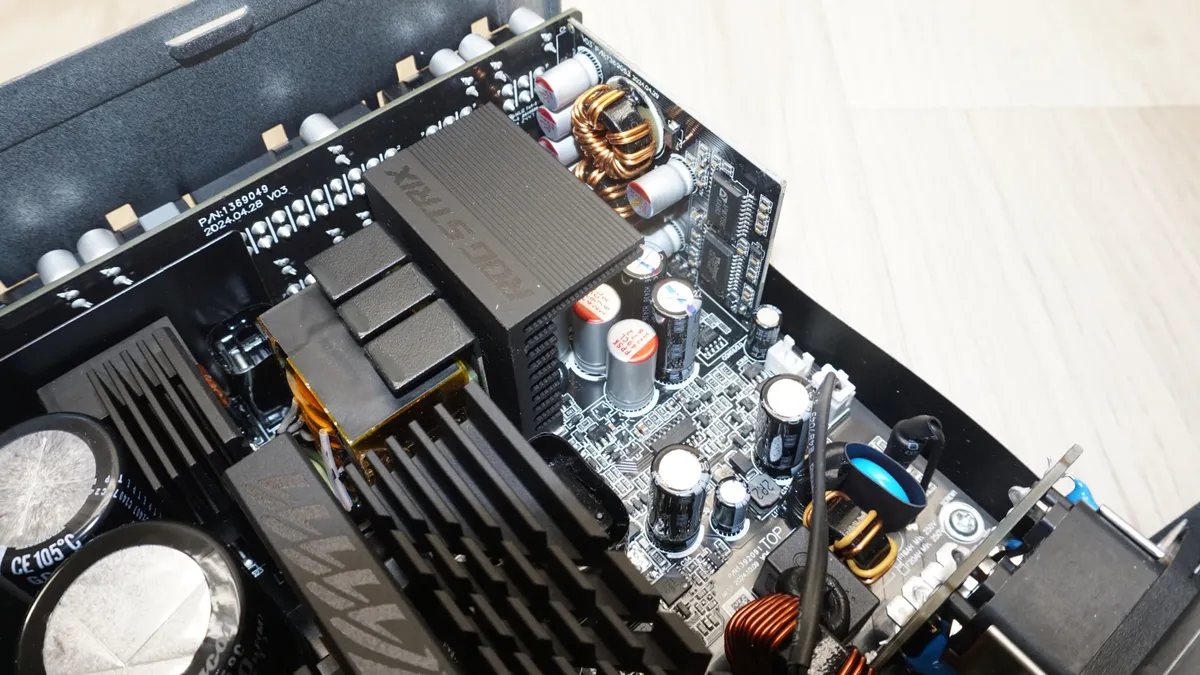

Giai đoạn đảo điện sơ cấp sử dụng cấu trúc liên kết bán cầu LLC (half-bridge LLC), với hai MOSFET R6035VNX3 được gắn trên một bộ tản nhiệt lớn khác gần biến áp sơ cấp. Ở phía thứ cấp, sáu MOSFET nằm trên một bảng mạch dọc ngay cạnh biến áp tạo ra đường 12V chính, với một bộ tản nhiệt lớn chuyên dụng được gắn chặt vào chúng. Các mạch DC-to-DC trên một bo mạch con dọc lớn tạo ra các đường 3.3V và 5V.

Các tụ điện phía thứ cấp là sự kết hợp của các sản phẩm từ Nippon Chemi-Con, Nichicon và Rubycon. Có một vài tụ điện phân nhưng hầu hết là các sản phẩm tụ điện rắn. Tất cả đều đến từ các nhà sản xuất hàng đầu Nhật Bản. Các bộ tản nhiệt của bộ nguồn này có kích thước rất lớn đối với một bộ nguồn có công suất và hiệu suất như vậy.

5. Asus ROG Strix 1000W – Kết quả thử nghiệm (nhiệt độ thấp 25°C)

Để đánh giá hiệu suất của các bộ nguồn, chúng tôi sử dụng hệ thống tải điện tử với khả năng tiêu thụ công suất lên đến 2700 Watts, một máy hiện sóng Rigol DS5042M 40 MHz, máy phân tích công suất Extech 380803, hai nhiệt kế kỹ thuật số UNI-T UT-325 có độ chính xác cao, một máy đo độ ồn Extech HD600 SPL, một buồng nhiệt tự thiết kế cùng nhiều thiết bị và linh kiện khác.

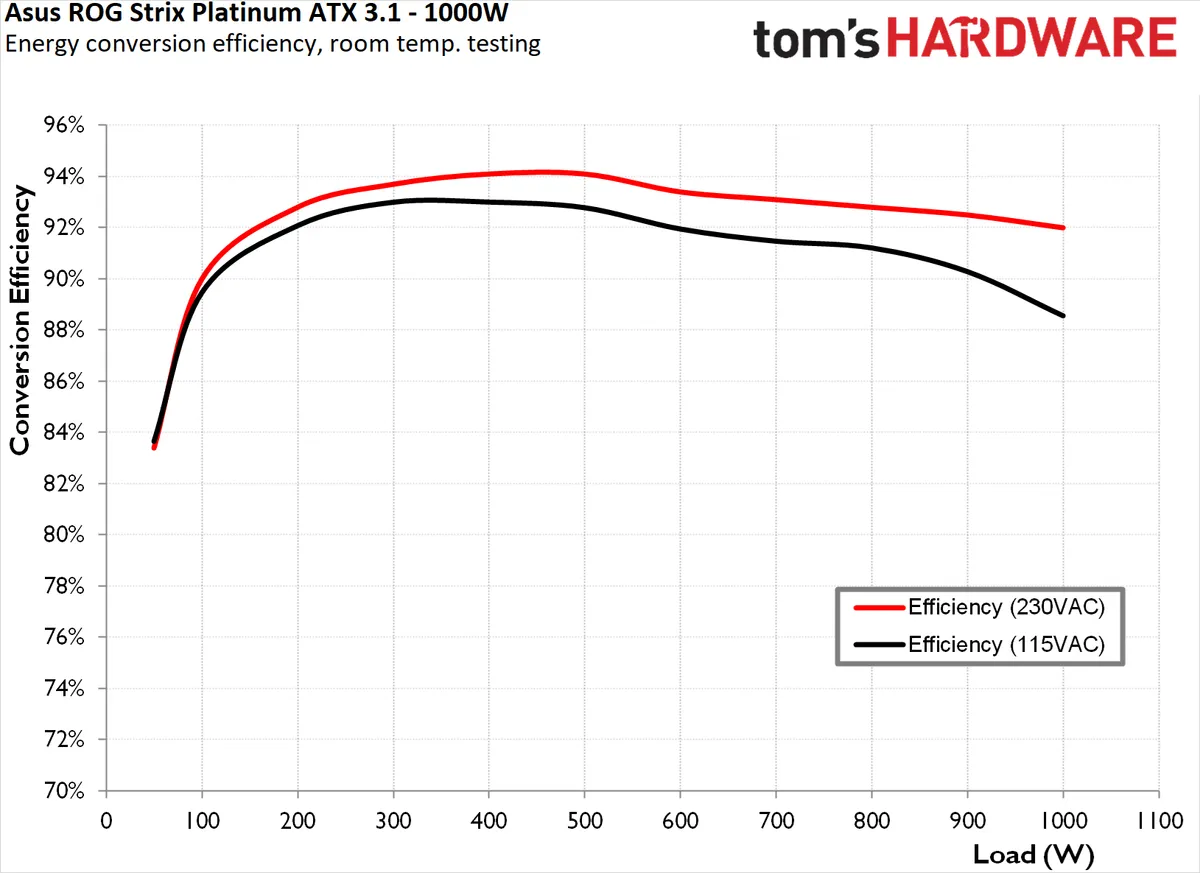

Trong điều kiện thử nghiệm này, ROG Strix 1000P đã đạt được hiệu suất trung bình 91.4% tại 115 VAC và 92.9% tại 230 VAC trong dải tải từ 10% đến 100%. Kết quả này không chỉ đáp ứng mà còn vượt xa các yêu cầu của chuẩn 80Plus Platinum và Cybenetics Platinum. Điểm hiệu suất cao nhất được ghi nhận ở mức tải khoảng 45%, với hiệu suất đạt đỉnh 94.2%. Đáng chú ý, bộ nguồn này còn thể hiện hiệu quả vượt trội ở các mức tải rất thấp, đặc biệt khi sử dụng nguồn điện 115 VAC.

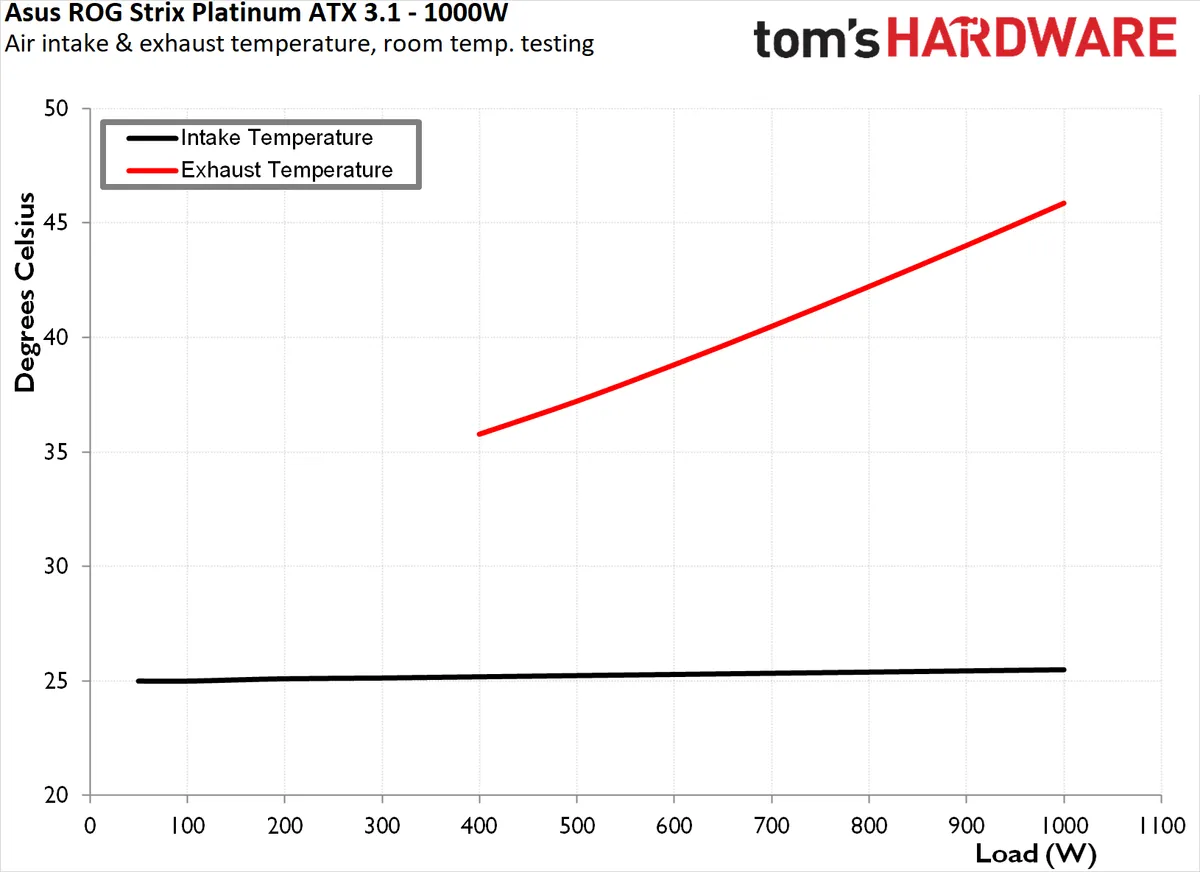

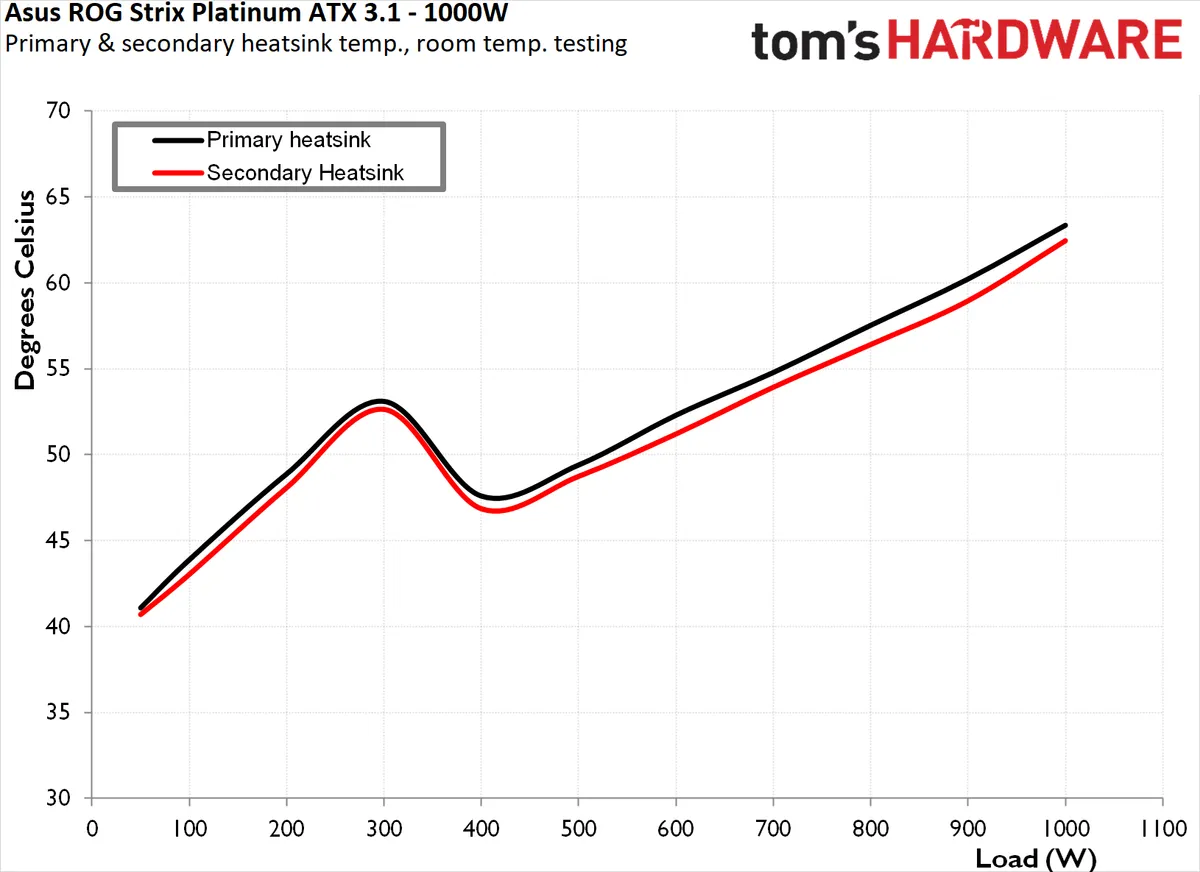

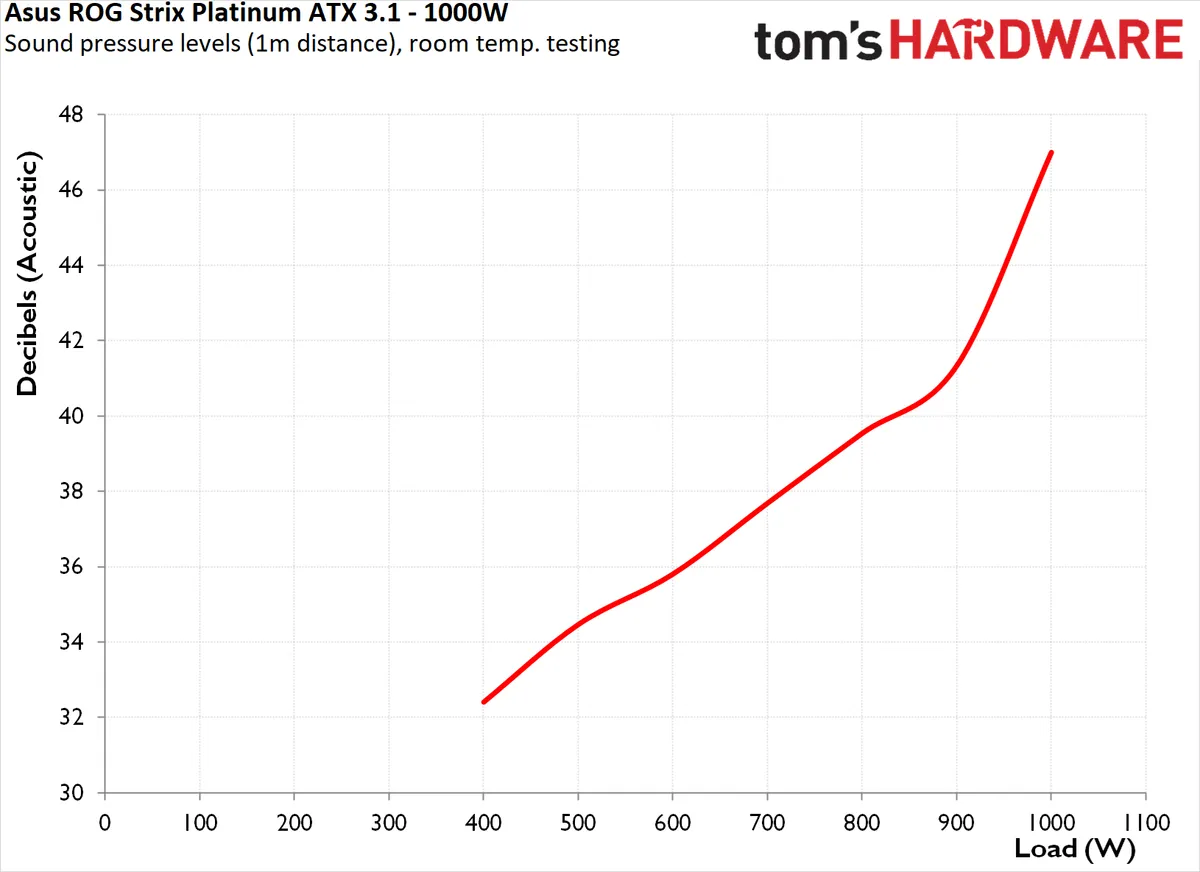

Quạt tản nhiệt của bộ nguồn chỉ bắt đầu hoạt động khi tải vượt quá 400 watt, đảm bảo loại bỏ hoàn toàn tiếng ồn trong điều kiện hoạt động nhẹ. Vượt qua ngưỡng này, quạt bắt đầu quay và tăng tốc tuyến tính theo mức tải, dù có một bước nhảy nhỏ ở tải tối đa nhưng không bao giờ đạt đến tốc độ tối đa của nó. Nhìn chung, mức độ tiếng ồn của bộ nguồn 1000W này là rất thấp, tương tự như nhiệt độ bên trong của thiết bị.

6. Asus ROG Strix 1000W – Kết quả thử nghiệm (nhiệt độ cao ~45°C)

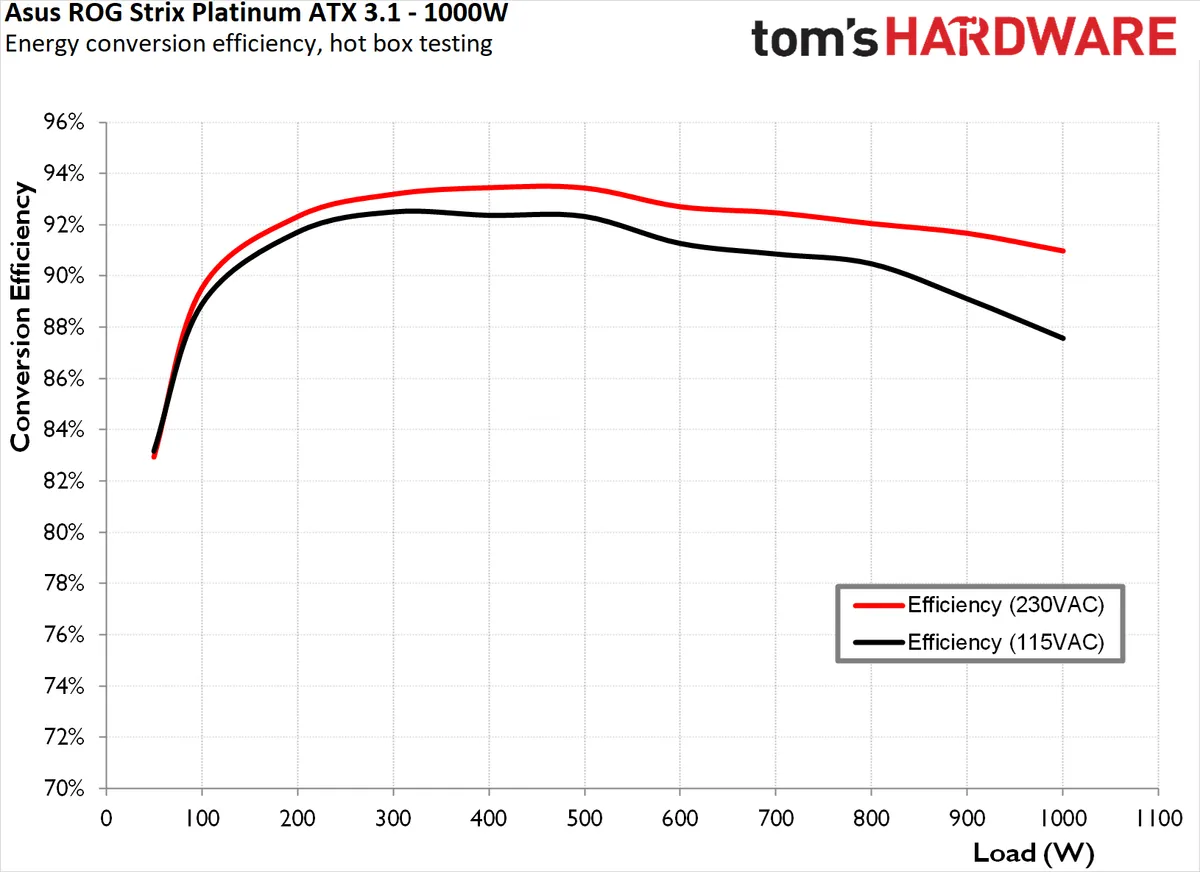

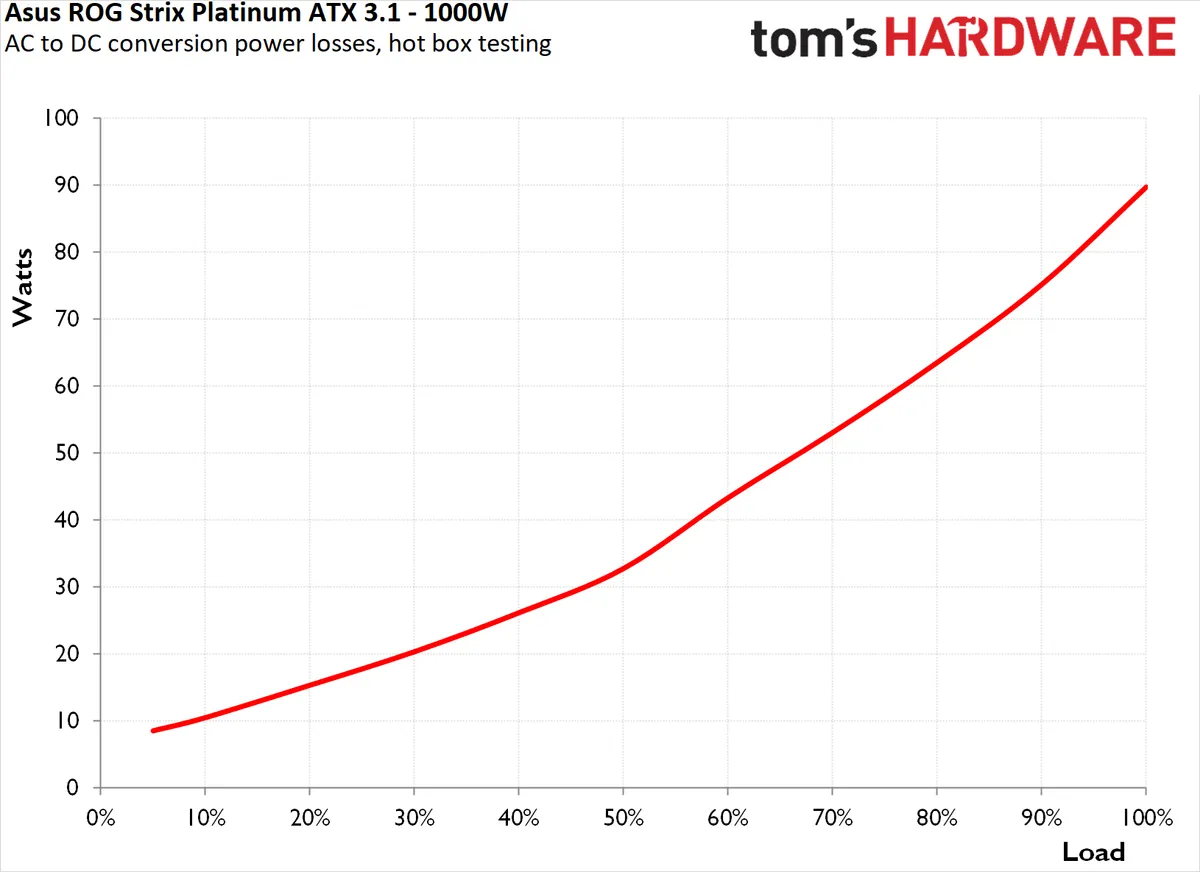

Trong môi trường buồng nhiệt được thiết kế riêng, hiệu suất trung bình của Strix 1000P chỉ giảm nhẹ, đạt 90.8% ở 115 VAC và 92.2% ở 230 VAC. Mức giảm hiệu suất rõ rệt nhất nằm ở tải trung bình (50%), khi đó hiệu suất giảm xuống 93.5%, tức là giảm 0.7% so với các phép đo trong phòng lạnh. Tuy nhiên, bộ nguồn này hoàn toàn không cho thấy bất kỳ dấu hiệu quá nhiệt nào.

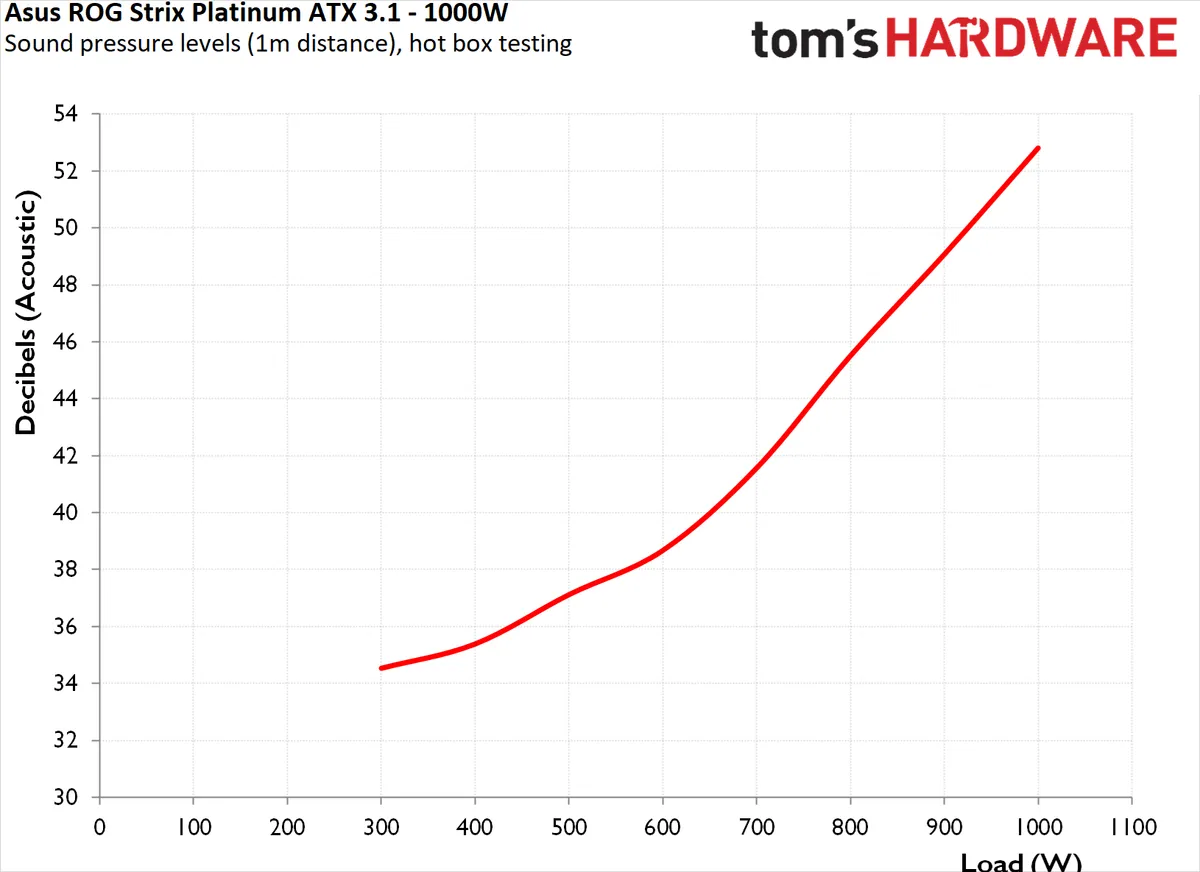

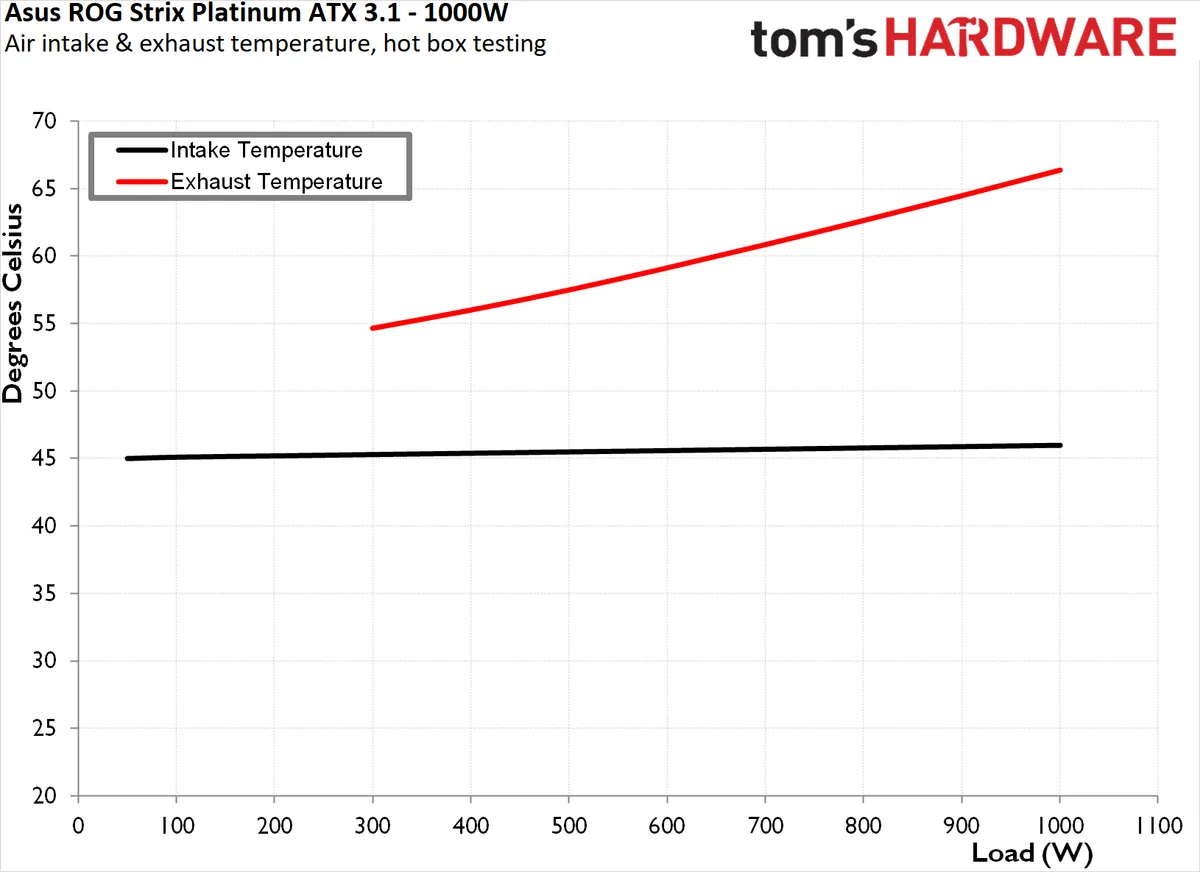

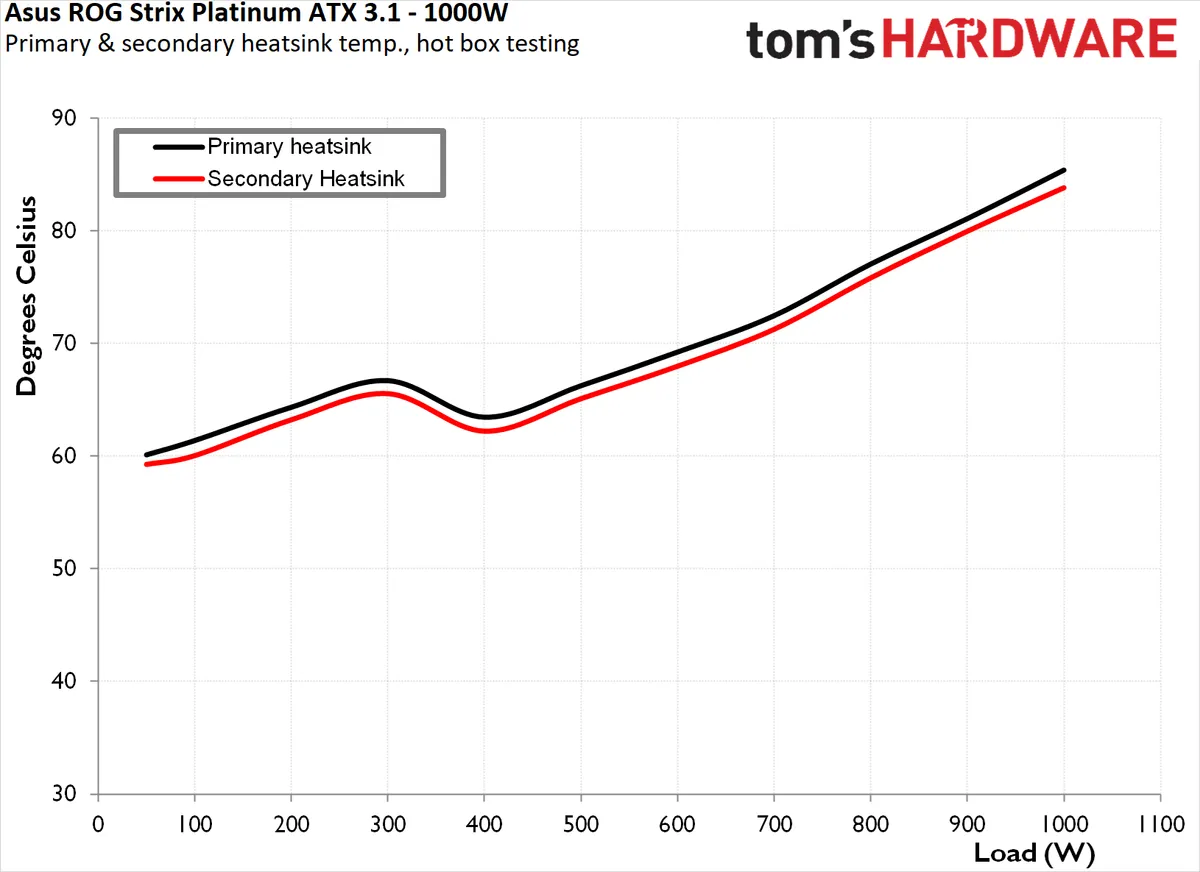

Dưới điều kiện nhiệt độ cao, quạt tản nhiệt bắt đầu kích hoạt sớm hơn, ở mức tải gần 300 W, nhằm duy trì nhiệt độ bên trong an toàn. Tốc độ tăng của quạt có phần quyết liệt hơn một chút nhưng vẫn giữ tính tuyến tính. Quạt chỉ đạt tốc độ tối đa nếu bộ nguồn hoạt động hết công suất trong một khoảng thời gian đáng kể. Tốc độ tối đa thấp của quạt giúp ngăn không cho chỉ số dB(A) tăng quá cao, mặc dù tiếng động cơ bi vẫn có thể nghe rõ khi bộ nguồn hoạt động tải nặng. Điều đáng mừng là nhiệt độ bên trong của bộ nguồn vẫn duy trì ở mức rất thấp.

7. Asus ROG Strix 1000W – Chất lượng bộ nguồn

Bộ nguồn Asus ROG Strix 1000P đã thể hiện hiệu suất điện năng và chất lượng đầu ra tổng thể xuất sắc. Các phép đo độ gợn sóng (ripple) dưới điều kiện tải đầy đủ cho thấy độ lệch đỉnh-đỉnh tối đa là 28 mV trên đường 12 V, 12 mV trên đường 5 V, và 20 mV trên đường 3.3 V. Tất cả các chỉ số này đều thấp hơn đáng kể so với giới hạn quy định của chuẩn ATX 3.1 (lần lượt là 120 mV, 50 mV và 50 mV). Khả năng lọc độ gợn sóng điện áp là vô cùng nổi bật, đặc biệt với các giá trị mV rất thấp trên đường điện áp 12V. Asus có phần “lơ là” đôi chút với đường 3.3V – mặc dù vẫn nằm trong các thông số hiệu suất mong đợi, nhưng rõ ràng không được điều chỉnh và lọc tốt bằng các đường 5V và 12V.

Trong quá trình đánh giá kỹ lưỡng, chúng tôi đã kiểm tra các tính năng bảo vệ thiết yếu của mọi bộ nguồn, bao gồm Bảo vệ Quá dòng (OCP), Bảo vệ Quá áp (OVP), Bảo vệ Quá tải (OPP) và Bảo vệ Ngắn mạch (SCP). Tất cả các cơ chế bảo vệ đều được kích hoạt và hoạt động chính xác trong suốt quá trình thử nghiệm.

Ngưỡng OCP được thiết lập ở 130% cho đường 3.3V, 132% cho đường 5V, và 116% cho đường 12V. Trong khi đó, Bảo vệ Quá tải (OPP) được kích hoạt ở 116% dưới điều kiện nhiệt độ cao. Các tính năng bảo vệ hoạt động rất hiệu quả, với ngưỡng kích hoạt OCP/OPP được đặt một cách hợp lý cho một bộ nguồn chuẩn ATX 3.1.

Dưới đây là bảng tổng hợp chi tiết về mức tải công suất và phần trăm tải tương ứng của bộ nguồn:

Và đây là dữ liệu chi tiết về dòng điện (Amperes) và điện áp (Volts) trên từng đường ray chính ở các mức tải khác nhau:
