Với mức giá 599,99 đô la, Gigabyte Z890 Aorus Master có hầu như mọi thứ bạn mong đợi ở một bo mạch chủ tầm trung cao cấp. Bạn nhận được hỗ trợ bộ nhớ cực nhanh, nhiều USB, tính năng AI/EZ DIY, mạng nhanh, vẻ ngoài cao cấp và hoạt động hiệu quả.
Dưới đây, chúng tôi sẽ xem xét chi tiết về Z890 Aorus Master và xác định xem nó có xứng đáng có một vị trí trong danh sách Bo mạch chủ tốt nhất của chúng tôi hay không. Nhưng trước khi chia sẻ kết quả thử nghiệm và tìm hiểu sâu về các tính năng của bo mạch, dưới đây là thông số kỹ thuật từ trang web của Gigabyte.
Z890 Aorus Master của Gigabyte là bo mạch chủ cao cấp hỗ trợ bộ xử lý Arrow Lake mới của Intel. Bo mạch cũng được nâng cấp, thêm một ổ cắm M.2 hỗ trợ PCIe 5.0 x4 (hiện có hai ổ cắm), cổng Thunderbolt 4 (40 Gbps) Type-C, các tính năng ‘EZ’ bổ sung và ép xung AI. Với mức giá 599,99 đô la, MSRP đã tăng so với bản cập nhật giữa vòng đời Z790 Aorus Master X (550 đô la), nhưng nó vẫn đứng vững trước các đối thủ cạnh tranh trực tiếp.
Gigabyte có một số SKU dựa trên Z890 trong ngăn xếp sản phẩm—trên thực tế, công ty có nhiều nhất, ở mức 18. Chúng tôi sẽ không liệt kê tất cả chúng ở đây, nhưng bạn sẽ thấy tất cả những khuôn mặt quen thuộc và hơn thế nữa. Điều này bao gồm các bo mạch chủ Micro ATX và Mini-ITX và giá dao động từ 179,99 đô la (Z890M Gaming X) đến Z890 Aorus Extreme (999,99 đô la trở lên?). Họ cũng có một số phiên bản màu trắng của một số bo mạch chủ, có giá tương đương với các phiên bản tối hơn của chúng. Chúng tôi sẽ rất ngạc nhiên nếu bạn không thể tìm thấy một bo mạch chủ phù hợp với mình với tất cả các tùy chọn có sẵn từ Gigabyte.

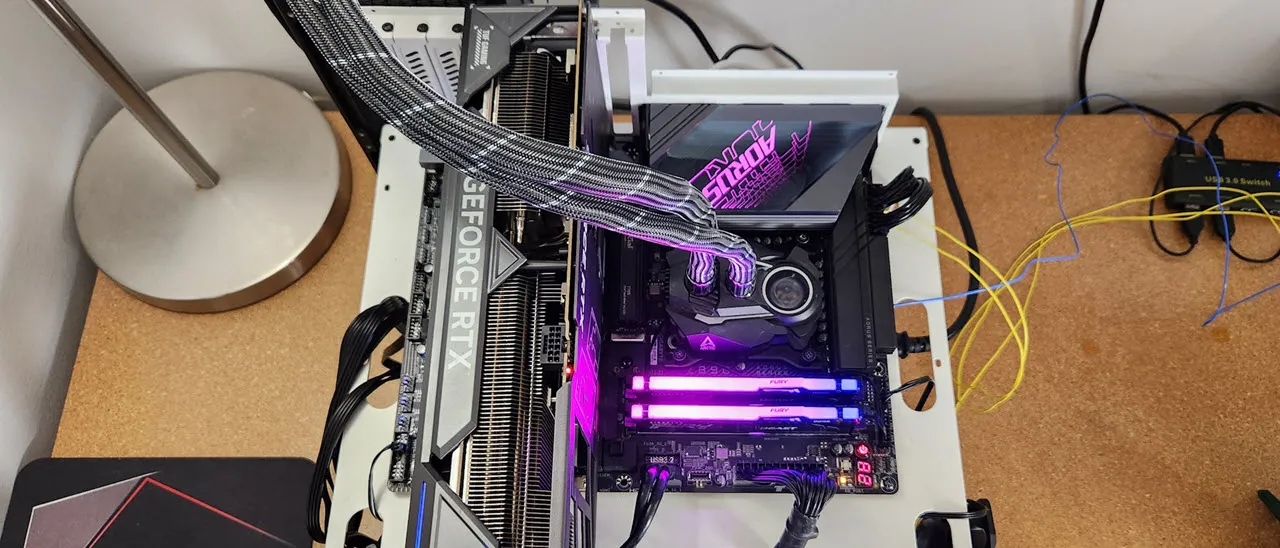

Thử nghiệm trên Z890 Aorus Master diễn ra tốt đẹp. Ngay cả với các thiết lập tương tự như các bo mạch khác, Aorus Master vẫn tiêu thụ điện năng tương đối ít, với hiệu suất thay đổi tùy thuộc vào các thử nghiệm. Hiệu suất chơi game khá ổn trong hai tựa game của chúng tôi, trong khi các điểm chuẩn khác thường kết hợp với dữ liệu Z890 khác mà chúng tôi đã thu thập được cho đến nay.
1. Thông số kỹ thuật của Gigabyte Z890 Aorus Master
| Socket | Intel (LGA 1851) |
| Chipset | Z890 |
| Form Factor | ATX |
| Voltage Regulator | 21 Phase (18x 110A SPS MOSFETs for Vcore) |
| Video Ports | (2) Thunderbolt 4 (Type-C) |
| Row 5 – Cell 0 | (1) HDMI (v2.1) – Front |
| USB Ports | (2) Thunderbolt4 (40 Gbps) Type-C |
| Row 7 – Cell 0 | (6) USB 3.2 Gen 2 (10 Gbps) |
| Row 8 – Cell 0 | (4) USB 3.2 Gen 1 (5 Gbps) |
| Row 9 – Cell 0 | (2) USB 2.0 (480 Mbps) |
| Network Jacks | (1) 10 GbE |
| Audio Jacks | (2) Analog + SPDIF |
| Legacy Ports/Jacks | ✗ |
| Other Ports/Jack | ✗ |
| PCIe x16 | (1) v5.0 (x16/x8) |
| PCIe x8 | ✗ |
| PCIe x4 | ✗ |
| PCIe x1 | ✗ |
| DIMM Slots | (4) DDR5-9500+(OC), 256GB Capacity |
| M.2 Sockets | (2) PCIe 5.0 x4 (128 Gbps) / PCIe (up to 110mm) |
| Row 20 – Cell 0 | (1) PCIe 4.0 x4 (64 Gbps) / PCIe (up to 110mm) |
| Row 21 – Cell 0 | (1) PCIe 4.0 x4 (64 Gbps) / PCIe (up to 80mm) |
| Row 22 – Cell 0 | (1) PCIe 4.0 x4 (64 Gbps) / PCIe/SATA (up to 80mm) |
| Row 23 – Cell 0 | (Supports RAID 0/1/5/10) |
| SATA Ports | (4) SATA3 6 Gbps |
| Row 25 – Cell 0 | (Supports RAID 0/1/5/10) |
| USB Headers | (1) USB v3.2 Gen 2×2 (20 Gbps) Type-C |
| Row 27 – Cell 0 | (2) USB v3.2 Gen 1 (5 Gbps) |
| Row 28 – Cell 0 | (2) USB v2.0 (480 Mbps) |
| Fan/Pump Headers | (10) 4-Pin (CPU, System fans) |
| RGB Headers | (4) aRGB Gen 2 (3-pin) |
| Row 31 – Cell 0 | (1) RGB (4-pin) |
| Diagnostics Panel | EZ Debug Zone |
| Row 33 – Cell 0 | (1) Debug Port (2-character) |
| Row 34 – Cell 0 | (1) Debug LEDs |
| Internal Button/Switch | (1) Power button |
| Row 36 – Cell 0 | (1) Reset button |
| SATA Controllers | ✗ |
| Ethernet Controller(s) | (1) Marvell AQtion AQC113C (10 GbE) |
| Wi-Fi / Bluetooth | Intel Wi-Fi 7 BE200NGW (2×2- 320 MHz, 6 GHz, BT 5.4) |
| USB Controllers | Realtek RTS5411S, RTS54361, RTS5464 |
| HD Audio Codec | Realtek ALC1220 w/ESS Sabre9118 DAC |
| DDL/DTS | ✗ / DTS:X Ultra |
| Warranty | 3 Years |
2. Bên trong hộp của Gigabyte Z890 Aorus Master
Gigabyte bao gồm một số phụ kiện bên trong hộp để giúp mang lại trải nghiệm xây dựng tích cực. Bạn nhận được bộ sưu tập cáp SATA thông thường, ăng-ten Wi-Fi kết nối nhanh và một số vật dụng hữu ích khác, bao gồm cả DDR Wind Blade để làm mát RAM tốc độ cao của bạn. Dưới đây là danh sách đầy đủ các phụ kiện bổ sung.
- Wi-Fi Antenna (w/EZ-plug)
- (2) Thermistors cables
- (2) SATA cables
- G-Connector
- Microphone
- DDR Wind Blade (RAM fan)
- Installation guide
- Stickers
3. Thiết kế của Z890 Master

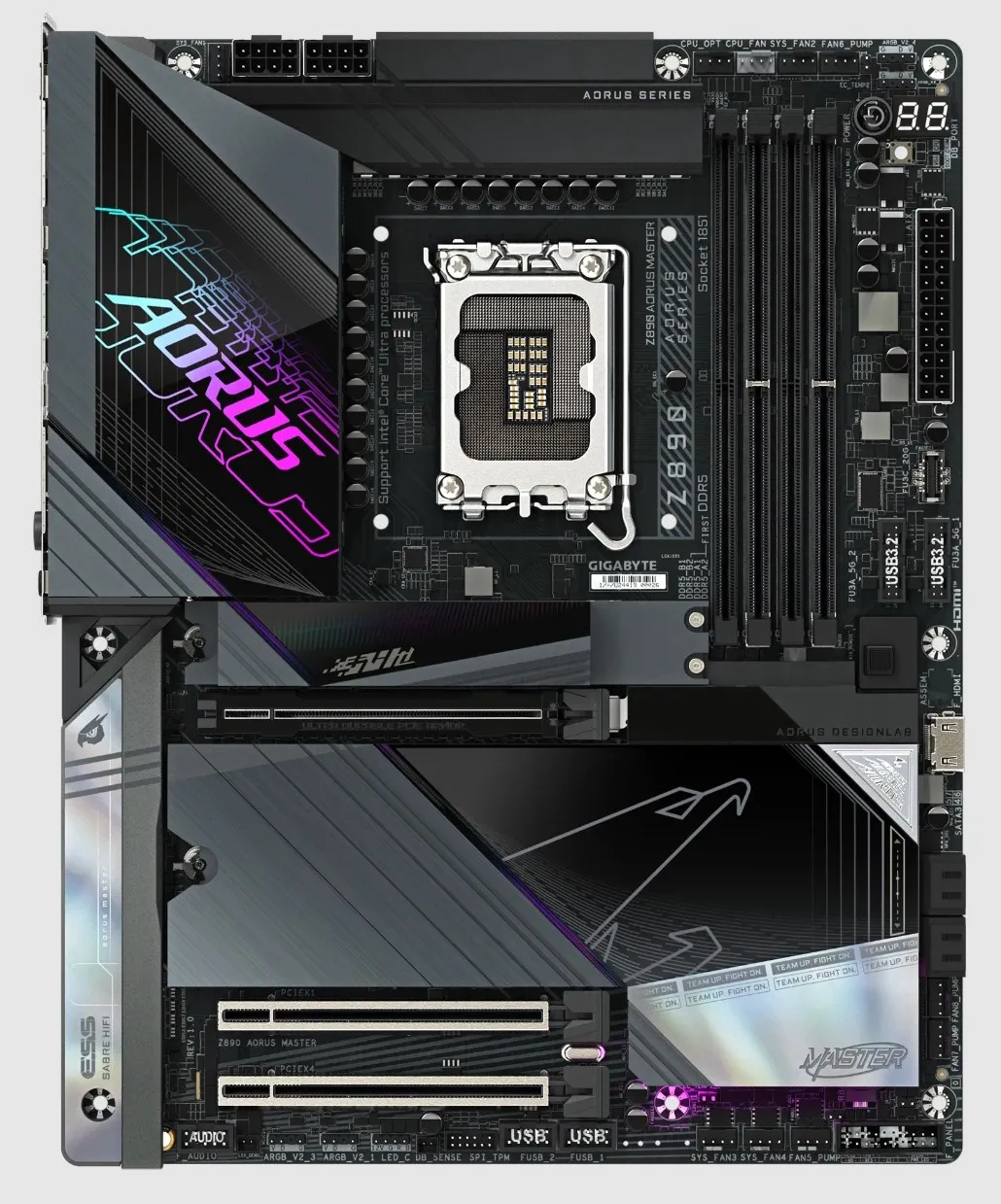

Aorus Master luôn là một bo mạch chủ đẹp mắt, điều này không thay đổi với Z890. Chúng ta vẫn thấy các bộ tản nhiệt lớn, quá khổ với thương hiệu Aorus ở trên cùng, được chiếu sáng bằng đèn LED RGB. Phần dưới của bo mạch sử dụng bộ tản nhiệt kiểu tấm lớn với lớp hoàn thiện được chải và một số điểm nhấn bằng crôm phản chiếu trên bộ tản nhiệt chipset với thương hiệu Master và phương châm của Aorus là “Team up, Fight On” được khắc trên các bộ phận sáng bóng đó. Đối với ổ cắm PCIe 5.0 M.2 đầu tiên, sử dụng bộ tản nhiệt riêng lớn hơn nhiều trong khi phần còn lại sử dụng bộ tản nhiệt tấm đơn giản và tất cả đều sử dụng kẹp EZ để tháo ra. Aorus falcon uốn cong tự hào giữa các khe cắm PCIe trong khi một dải RGB khác chiếu sáng phần dưới của bo mạch. Cuối cùng, chúng tôi thích những gì chúng tôi thấy và tính thẩm mỹ được cập nhật hòa hợp với hầu hết các chủ đề xây dựng.

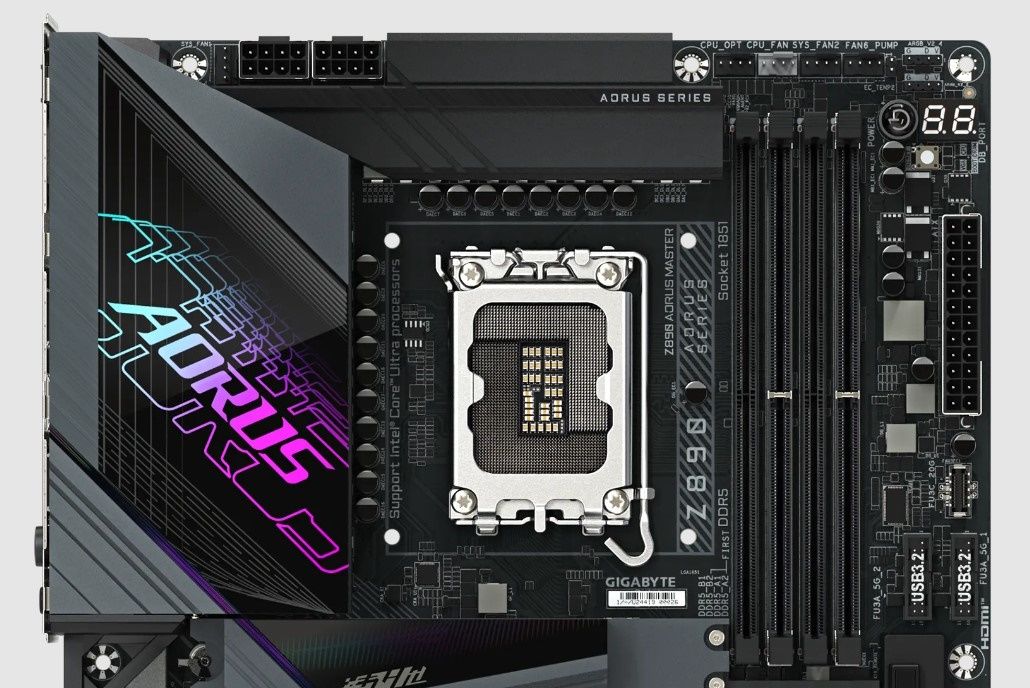

Mục đầu tiên chúng ta thấy ở phía trên bên trái là hai đầu nối EPS 8 chân (một đầu bắt buộc) để cấp nguồn cho bộ xử lý. Bên cạnh chúng là đầu cắm quạt 4 chân đầu tiên, với chín đầu cắm khác (vâng, chín!) ở phía trên các khe cắm RAM và dọc theo cạnh dưới. Mỗi đầu cắm hỗ trợ các thiết bị điều khiển PWM và DC, với công suất đầu ra đều giống nhau ở mức 2A/24W. Tổng cộng 10 đầu cắm quạt là nhiều nhất mà tôi từng thấy trên một bo mạch chủ dành cho người tiêu dùng và có rất nhiều công suất để cung cấp. Việc kiểm soát các đầu cắm này được quản lý thông qua BIOS hoặc ứng dụng Fan Control Center (GCC) của Gigabyte Control Center.
Tiếp theo, chúng ta sẽ thấy bốn khe cắm RAM có cơ chế khóa ở cả hai bên để bảo vệ bộ nhớ của bạn. Gigabyte hỗ trợ tối đa 256GB và tốc độ lên đến DDR5-9500(OC), một trong những tốc độ nhanh nhất mà chúng tôi từng thấy đối với nền tảng này. Chúng tôi không gặp vấn đề gì khi chạy bộ công cụ nhanh nhất tại nhà (DDR5-8200) mà không gặp sự cố và ít nhất là trên lý thuyết, vẫn còn nhiều chỗ trống. Phía trên đó là bốn đầu cắm quạt nữa và ngay bên phải là đầu cắm 2 chân đầu tiên (trong số hai) cho nhiệt điện trở.
Ở góc bên phải, chúng ta thấy hai đầu cắm ARGB 3 chân đầu tiên (trong số bốn) đầu cắm, với hai đầu cắm còn lại nằm dọc theo cạnh dưới. Ngoài ra còn có một đầu cắm RGB 4 chân ở phía dưới. Kiểm soát RGB tích hợp và được gắn vào đến từ GCC và ứng dụng RGB Fusion. Có một số hiệu ứng LED đóng hộp, nhiều hiệu ứng trong số đó bạn có thể điều chỉnh tốc độ và màu sắc theo ý thích hoặc chỉ cần tắt tất cả khi cần.
Di chuyển xuống cạnh phải, chúng ta sẽ thấy cổng gỡ lỗi hai ký tự và trình gỡ lỗi POST bốn đèn LED, giúp xác định mọi sự cố phát sinh trong quá trình POST. Ngay bên trái là các nút nguồn và đặt lại tiện lợi. Tiếp theo, chúng ta tìm thấy đầu nối ATX 24 chân để cấp nguồn cho bo mạch, một đầu cắm USB 3.2 Gen 2×2 (20 Gbps) Type-C ở mặt trước và hai cổng USB 3.2 Gen 1 (5 Gbps) ở mặt trước. Nếu 14 cổng USB ở IO phía sau vẫn chưa đủ, thì cũng có rất nhiều cổng ở mặt trước.

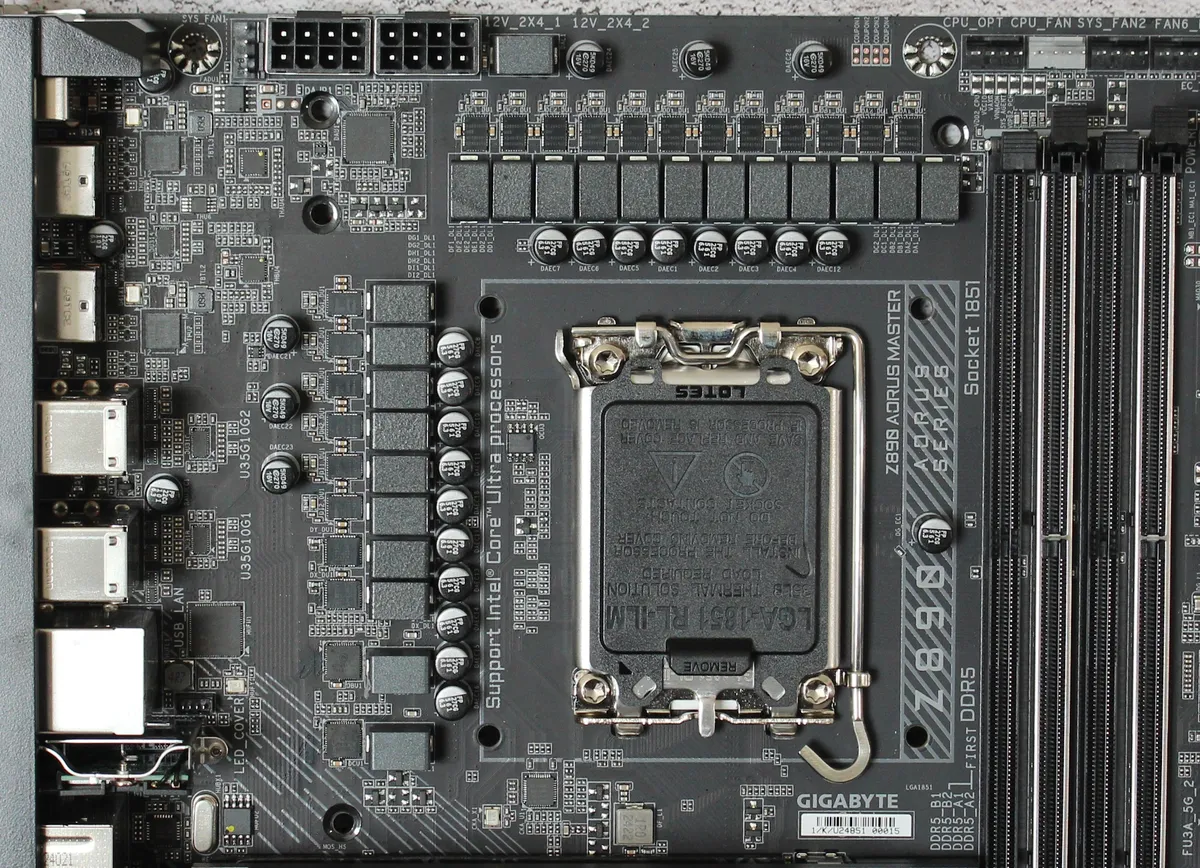

VRM của Z890 Aorus Master bao gồm 21 pha, 18 pha cho Vcore, có thể dễ dàng xử lý bất kỳ bộ xử lý nào bạn lắp vào. Những độc giả tinh ý có thể nhận ra rằng con số này ít hơn thế hệ trước, nhưng những bộ xử lý này cũng hiệu quả hơn. Nguồn điện đến từ các đầu nối EPS 8 chân kép, sau đó đến bộ điều khiển PWM Renesas RAA229130 quen thuộc. Từ đó, chúng tôi chạy vào 18 MOSFET SPS R2209004 của Renesas được đánh giá ở mức 110A mỗi cái trong cấu hình ‘đôi’. Một lần nữa, có rất nhiều năng lượng, ngay cả khi ép xung phần hàng đầu như Core 9 Ultra 285K của chúng tôi. Nhiệt độ CPU sẽ giới hạn bạn trước khi cung cấp năng lượng.
Nửa dưới của bo mạch, ẩn dưới lớp vỏ kim loại, là giải pháp âm thanh chất lượng cao sử dụng codec Realtek ALC1220 và DAC ESS SABRE9118. Đây là giải pháp âm thanh hàng đầu mà hầu hết người dùng sẽ hài lòng. Mặc dù đây là một trong những giải pháp âm thanh tốt hơn, nhưng chúng tôi muốn thấy codec mới nhất giống như các giải pháp tương tự.

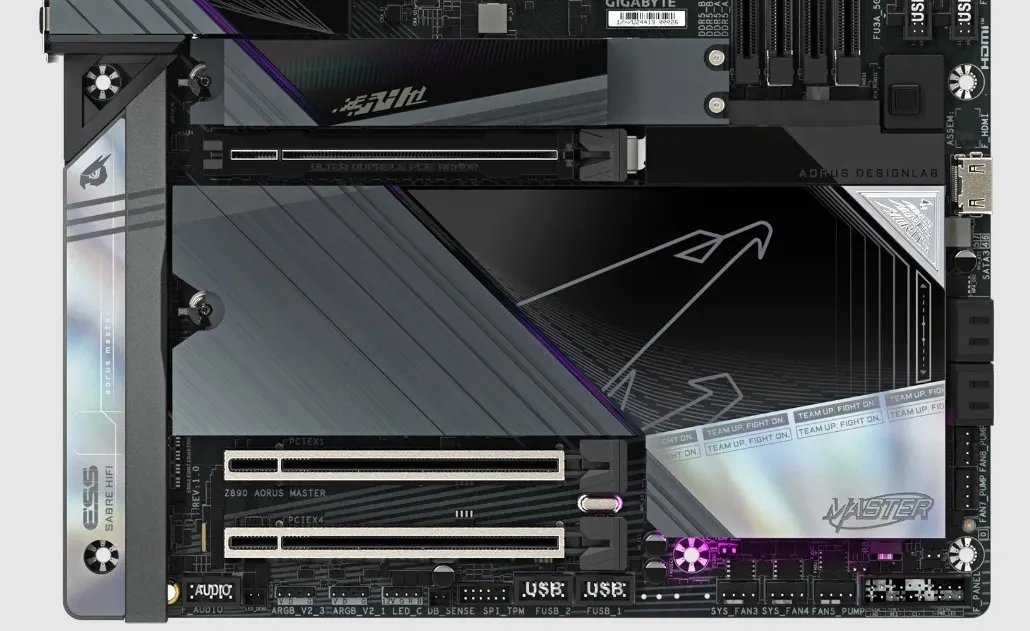

Ở giữa là ba khe cắm PCIe toàn chiều dài, tất cả đều sử dụng một số hình thức gia cố. Khe cắm trên cùng có gia cố UD Slot X của Gigabyte và nút PCIe EZ Latch để tháo thẻ dễ dàng. Khe cắm trên cùng kết nối thông qua CPU và là khe cắm PCIe 5.0 x16 duy nhất. Sử dụng gia cố UD Slot ít hơn (lưu ý là không phải X), hai khe cắm dưới cùng kết nối thông qua chipset và chạy lên đến tốc độ PCIe 4.0 x4 và x1 (trung bình và dưới cùng). Có một số chia sẻ làn. Khi M2D_CPU (ổ cắm M.2 hỗ trợ 5.0 x4 thứ hai) được lắp, khe cắm được kết nối với CPU/trên cùng sẽ giảm xuống tốc độ x8. Ngoài ra, mọi thứ đều diễn ra suôn sẻ.
Năm ổ cắm M.2 ẩn dưới các bộ tản nhiệt ở dưới cùng của bo mạch, mỗi ổ cắm sử dụng M.2 EZ Latch để cố định thiết bị của bạn mà không cần những con vít nhỏ đó. Bạn sẽ có hai ổ cắm PCIe 5.0 x4 (128 Gbps) và ba ổ cắm PCIe 4.0 x4 (64 Gbps). Nếu bạn sở hữu hoặc có kế hoạch mua một mô-đun M.2 dựa trên SATA, bạn thật may mắn vì một trong những ổ cắm, M2M_SB, hỗ trợ các thiết bị PCIe và SATA. Nếu trường hợp sử dụng của bạn yêu cầu dự phòng hoặc tốc độ lưu trữ bổ sung, Aorus Master hỗ trợ chế độ RAID0/1/5/10 trên các ổ NVMe.
Qua chipset, dọc theo cạnh phải, chúng ta thấy một cổng HDMI có thể giám sát hệ thống bằng ứng dụng Sensor Panel (yêu cầu màn hình). Bên dưới là bốn cổng SATA (hỗ trợ RAID0/1/5/10) và hai đầu cắm quạt 4 chân nữa.
Ở phía dưới cùng của bo mạch là một số đầu cắm lộ ra. Bạn sẽ tìm thấy những thứ thông thường ở đây, bao gồm các cổng USB bổ sung, đầu cắm RGB, v.v. Dưới đây là danh sách đầy đủ, từ trái sang phải.
- Front panel audio
- (2) 4-pin RGB headers
- 3-pin RGB header
- DB sense
- TPM header
- (2) USB 2.0 headers
- (3) System fan headers
- 2-pin temperature sensor header
- Clear CMOS jumper
- Reset jumper
- Front panel

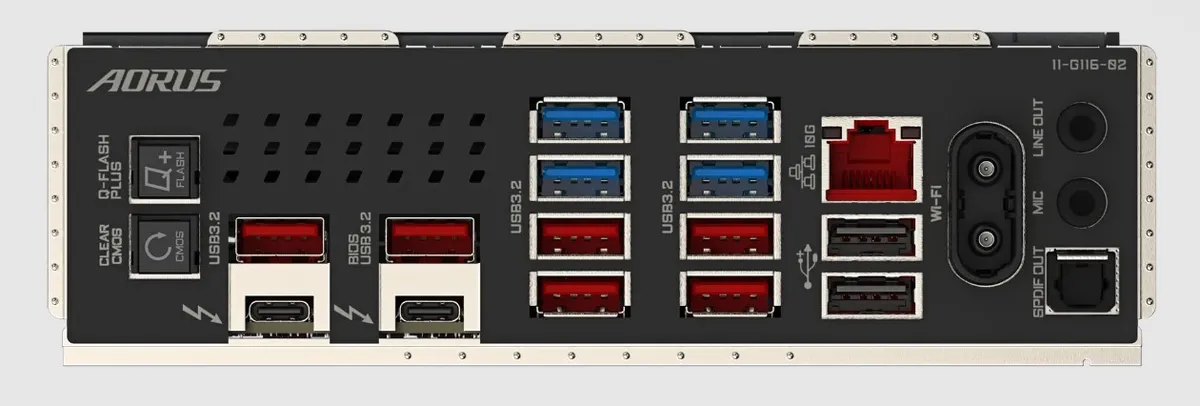

Một trong những điều đầu tiên bạn sẽ nhận thấy ở IO phía sau là nó được nhồi nhét đầy các cổng USB – tổng cộng là 14. Bạn có hai cổng Thunderbolt 4 (40 Gbps) cũng đóng vai trò là đầu ra video, sáu cổng USB 3.2 Gen 2 (20 Gbps, tất cả đều là Type-A), bốn cổng USB 3.2 Gen 1 (5 Gbps) và hai cổng USB 2.0. Bên trái là các nút Clear CMOS và Q-Flash Plus để đặt lại BIOS hoặc cập nhật (kể cả khi không có CPU).
Bên phải là cổng Marvell 10 GbE, các đầu cắm ăng-ten Wi-Fi 7 kết nối nhanh và một ngăn xếp âm thanh cơ bản với đầu ra đường truyền, micrô và đầu ra quang SPDIF. Ngoài số lượng lớn các cổng USB và một số lỗ thông hơi cho VRM, không có gì khác thường ở đây.
